Bagaimana Anda mengukur aliran udara rendah?

Silver Automation Instruments sering kali menghadapi permintaan untuk mengukur aliran udara yang sangat rendah, terkadang hanya 0,02 sentimeter kubik standar per menit (sccm). Mengukur laju aliran yang sangat kecil tersebut menghadirkan tantangan yang signifikan karena keterbatasan teknologi pengukuran aliran konvensional.

Mengapa kita membutuhkan pengukuran aliran udara rendah?

Mengukur aliran udara rendah sangat penting dalam berbagai industri, mulai dari memastikan kinerja sistem HVAC yang optimal, mengukur aliran udara rendah untuk mendeteksi kebocoran, hingga menjaga kondisi yang tepat di lingkungan laboratorium. Namun, mengapa hal ini penting, dan apa yang membuatnya sulit? Mari kita bahas lebih lanjut.

Tantangan dalam Mengukur Aliran Udara Rendah

Mengukur aliran udara rendah tidaklah mudah. Pengukur aliran tradisional sering kali kesulitan dengan laju aliran rendah karena sensitivitasnya yang terbatas, seperti pengukur aliran turbin hanya dapat mengukur aliran udara minimal 2 m3/jam, pengukur aliran area variabel atau yang kami sebut rotameter hanya dapat mengukur aliran udara minimal 50 L/jam. Faktor-faktor seperti turbulensi, penurunan tekanan, dan akurasi sensor dapat semakin mempersulit pengukuran.

Tantangan lainnya adalah kalibrasi untuk aliran udara rendah, fasilitas kalibrasi untuk meter aliran udara rendah relatif langka. Kelangkaan ini dapat menimbulkan tantangan bagi industri dan laboratorium yang memerlukan pengukuran presisi laju aliran udara minimal. Akses terbatas ke layanan kalibrasi khusus dapat menyebabkan peningkatan biaya dan waktu penyelesaian yang lebih lama, yang berpotensi memengaruhi akurasi dan keandalan aplikasi penting.

Selain itu, aliran udara rendah sering kali disertai dengan perubahan tekanan minimal, sehingga lebih sulit dideteksi dan diukur secara akurat oleh perangkat konvensional.

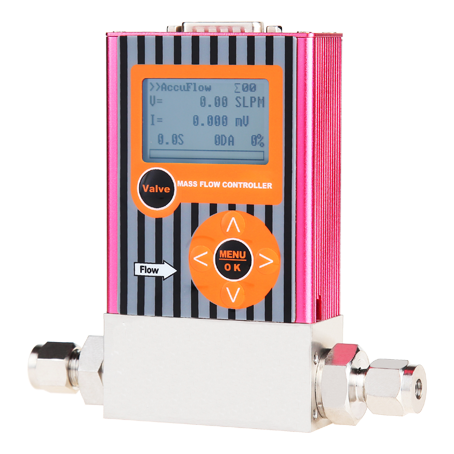

Pengukur Aliran Massa Termal Mikro: Solusi Ideal

Salah satu alat yang paling efektif untuk mengukur aliran udara rendah yang sering direkomendasikan oleh silverinstruments.com adalah alat pengukur aliran massa termal. Alat pengukur aliran udara kecil ini beroperasi berdasarkan prinsip perpindahan panas, sehingga sangat sensitif terhadap laju aliran rendah.

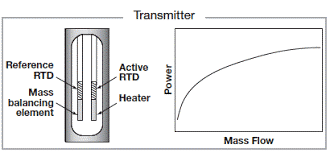

Cara kerja alat pengukur aliran udara kecil

Pengukur aliran massa termal menggunakan sensor yang dipanaskan dan sensor suhu. Saat udara mengalir melewati sensor yang dipanaskan, udara tersebut membawa panas, yang menyebabkan perbedaan suhu antara kedua sensor. Pengukur menghitung laju aliran udara berdasarkan jumlah panas yang hilang, yang berbanding lurus dengan laju aliran massa udara.

Keuntungan Thermal Mass Flow Meter untuk pengukuran aliran udara rendah

1. Sensor aliran udara sensitivitas tinggi : Sensor aliran udara ini unggul dalam mendeteksi laju aliran udara yang sangat rendah, seringkali serendah 0,02 ml/menit, ideal untuk mengidentifikasi kebocoran udara kecil atau penggunaan laboratorium.
2. Tidak Ada Bagian yang Bergerak : Karena tidak ada komponen mekanis pada sensor udara aliran rendah, sensor ini tidak mudah rusak dan pecah, sehingga menjamin keandalan jangka panjang.
3. Jangkauan Luas : Dapat mengukur laju aliran rendah maupun tinggi, rasio penurunan dapat mencapai 100:1, misalnya sensor aliran udara mikro kami dapat mengukur rentang aliran udara rendah 0,03 ~ 3 sccm, membuatnya serbaguna untuk berbagai aplikasi.
4. Penurunan Tekanan Rendah : Pengukur aliran termal meminimalkan kehilangan tekanan, yang sangat penting dalam skenario aliran rendah untuk pengukuran udara aliran rendah.
5. Pengukuran Aliran Massa Langsung : Pengukur aliran udara mikro ini mengukur aliran massa secara langsung, sehingga menghilangkan kebutuhan kompensasi suhu atau tekanan tambahan.

Parameter Teknis Utama dari pengukur aliran udara aliran rendah

- Rentang Aliran: Biasanya terukur dari 0,02 ml/menit hingga 3000 SLM, tergantung modelnya.
- Akurasi: Menawarkan akurasi tinggi, seringkali dalam ±1% dari pembacaan.
- Waktu Respons: Waktu respons cepat, paling baik dapat mencapai waktu respons 0,2 detik
- Pilihan Keluaran: Pengukur aliran udara digital tidak seperti rotameter tradisional, ia dapat menyediakan keluaran analog (4-20 mA) atau digital (MODBUS RTU) untuk integrasi mudah dengan sistem kontrol.

Tips Instalasi untuk pengukuran aliran udara mini

Menambahkan filter: Udara harus dimurnikan, hindari debu, cairan, dan minyak. Jika perlu, pasang filter.

Penggunaan untuk gas korosif: Bahan yang digunakan untuk saluran flowmeter adalah: SUS 316L (00Cr17Ni14Mo2), SUS 417J1 (00Cr30Mo2), karet fluor, dan bahan tahan korosi lainnya. Dapat digunakan untuk mengendalikan korosi umum saat pengguna lain menggunakan gas korosif dan gas pelarut organik dengan syarat sistem pengguna tidak mengandung soda, kebocoran rendah, ketekunan, dan penggunaan yang baik. Hal ini harus dinyatakan pada saat pemesanan. Untuk gas korosif khusus, semua bahan penyegel harus diganti sebagaimana mestinya.

Posisi instalasi

Pengontrol aliran udara mikro paling baik dipasang untuk menjaga tingkat permukaan pemasangan, tetapi tidak terlalu sensitif terhadap lokasi, dapat dipasang di posisi mana pun, jika offset nol ditemukan saat memasang pada posisi non-horizontal, Anda dapat menyesuaikan titik nol setelah bekerja.

Kalibrasi dan konversi gas yang berbeda pada laju aliran rendah

Pengukur aliran biasanya dikalibrasi dengan nitrogen (N2). Jika diperlukan kalibrasi gas lain, pesanan khusus harus dibuat dengan penjual saat memesan. Ketika pengguna pengukur aliran mikro dikalibrasi dengan nitrogen menggunakan gas lain, gas tersebut dapat dikonversi dengan faktor konversi pada lampiran.

Kesimpulan

Mengukur aliran udara rendah merupakan tugas yang penting namun menantang. Pengukur aliran massa termal, dengan sensitivitas, keandalan, dan kemudahan pemasangannya, memberikan solusi yang ideal. Baik untuk sistem HVAC, perangkat medis, atau deteksi kebocoran udara, pengukur aliran udara kecil ini memastikan pengukuran aliran udara rendah yang akurat dan efisien, sehingga sangat diperlukan dalam aplikasi modern.
