Apa itu Water Hammer?

Palu air mengacu pada peningkatan atau penurunan tekanan secara tiba-tiba akibat percepatan atau perlambatan aliran fluida secara tiba-tiba di dalam sistem tertutup. Fenomena kejutan hidrolik ini menciptakan gelombang tekanan yang kuat yang dapat melebihi tekanan operasi normal.

Ketika katup menutup dengan cepat atau pompa berhenti tiba-tiba, fluida yang bergerak dengan kecepatan tinggi terpaksa berhenti, menciptakan gelombang tekanan yang bergerak kembali melalui sistem. Kekuatan gelombang ini dapat menyebabkan getaran, kebisingan, atau bahkan kegagalan struktural.

Walaupun paling sering terlihat pada jaringan pipa air, efek serupa juga terjadi pada sistem uap, yang sering disebut sebagai palu uap .

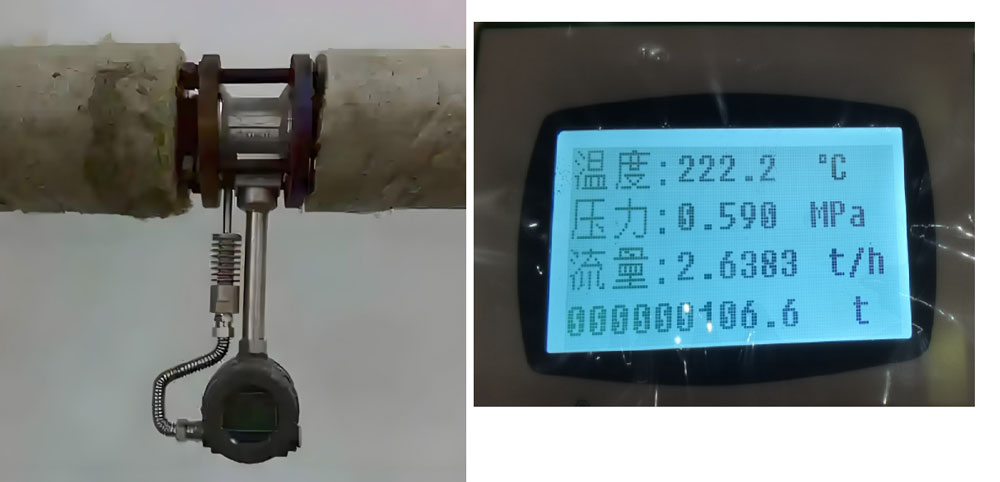

Fenomena palu uap dalam sistem perpipaan industri

Memahami Bahaya Water Hammer

Kerusakan akibat palu air meliputi:

Untuk pabrik yang mengandalkan pengukur aliran pusaran , pengukur aliran massa Coriolis , atau pengukur aliran elektromagnetik , palu air dapat sangat mengganggu pembacaan atau merusak badan sensor secara permanen.

Akar Penyebab Water Hammer

Palu air umumnya disebabkan oleh perubahan kecepatan aliran yang tiba-tiba. Memahami penyebab-penyebab ini adalah kunci pencegahan yang efektif:

(1) Operasi Katup Cepat

Ketika katup dibuka atau ditutup terlalu cepat, aliran fluida berhenti atau mulai tiba-tiba, menghasilkan gelombang kejut melalui jaringan pipa. Ini adalah salah satu penyebab paling umum dari kejutan hidrolik.

(2) Pompa Menyala atau Berhenti Tiba-tiba

Ketika pompa berhenti tiba-tiba—misalnya karena listrik padam—momentum fluida mendorong kembali pompa dan katup, sehingga menciptakan lonjakan tekanan besar.

(3) Kondensat Berkecepatan Tinggi di Saluran Uap

Dalam sistem uap, kondensat dapat terakumulasi dan bergerak dengan kecepatan tinggi. Ketika kondensat ini bertabrakan dengan dinding pipa atau fitting, akan terjadi palu air yang kuat, terkadang disebut palu kondensat uap .

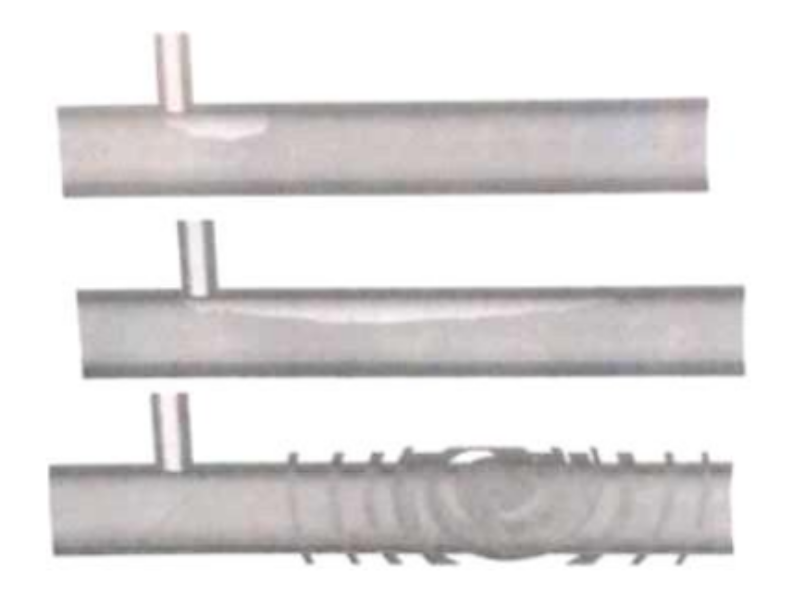

High-speed condensate produces water hammer	The condensation of steam suddenly causes water hammer
High-speed condensate creates water hammer when it collides with the pipe	Water hammer occurs when steam condenses rapidly and collides

(4) Desain Pipa dan Medan

Pipa dengan kemiringan curam atau perubahan elevasi mendadak lebih rentan. Ketika air dipompa hingga ketinggian lebih dari 20 meter, energi potensial gravitasi akan memperkuat tekanan lonjakan.

(5) Kecepatan Aliran Berlebihan

Jika kecepatan aliran dalam saluran pasokan terlalu tinggi, gangguan kecil sekalipun dapat menyebabkan perubahan tekanan dinamis yang besar, sehingga meningkatkan risiko terjadinya palu air.

(6) Sistem Pipa Panjang dan Kompleks

Semakin panjang pipa dan semakin besar perubahan medan, semakin besar kemungkinan gelombang tekanan akan terpantul dan menguat, sehingga menyebabkan efek palu berulang.

Solusi Pencegahan Water Hammer

Solusi pencegahan water hammer yang komprehensif

Menghilangkan water hammer sepenuhnya memang sulit, tetapi beberapa langkah teknis dapat secara efektif mengurangi atau mencegah dampaknya:

(1) Pasang Penahan Water Hammer

(2) Tambahkan Akumulator atau Ruang Udara

Pada sistem yang menggunakan pompa piston atau pendorong, akumulator di hulu flowmeter dapat meredam denyutan dan menstabilkan aliran.

(3) Gunakan Operasi Katup Terkendali

Hindari pergerakan katup yang cepat. Gunakan katup yang buka dan tutupnya lambat atau katup kontrol otomatis dengan kecepatan buka yang dapat disesuaikan untuk mengurangi laju perubahan aliran.

(4) Optimalkan Kontrol Pompa

Gunakan pengontrol soft-start atau penggerak frekuensi variabel (VFD) pada pompa untuk secara bertahap meningkatkan atau memperlambat kecepatan pompa, meminimalkan percepatan atau perlambatan aliran yang tiba-tiba.

(5) Tata Letak Perpipaan yang Tepat

Rancang pipa dengan perbedaan elevasi minimal dan hindari tikungan tajam jika memungkinkan. Pasang flowmeter di lokasi yang lebih aman terhadap fluktuasi tekanan.

(6) Pasang Katup Non-Return

Katup periksa atau katup satu arah dapat mencegah aliran balik dan mengurangi kemungkinan lonjakan tekanan balik.

(7) Gunakan Flow Meter Berkualitas Tinggi dengan Fitur Perlindungan

Pilihlah flow meter yang dirancang untuk menahan lonjakan tekanan transien. Misalnya, Silver Automation Instruments menawarkan flow meter vortex dan Coriolis dengan bodi baja tahan karat yang kokoh dan aksesori peredam palu air opsional, yang memastikan masa pakai lebih lama di lingkungan hidrolik yang menantang.

Kapan Harus Memasang Eliminator Water Hammer

Penerapan tindakan pencegahan ini memastikan keakuratan pengukur aliran jangka panjang, mengurangi biaya pemeliharaan, dan melindungi peralatan proses yang berharga.

Kesimpulan: Melindungi Pipa Anda dari Water Hammer

Palu air merupakan masalah serius yang dapat mengancam keselamatan dan keandalan sistem transportasi fluida apa pun. Dengan memahami penyebabnya dan menerapkan solusi pencegahan—seperti memasang penahan palu air , akumulator, dan kontrol katup yang tepat—industri dapat mengurangi risiko kegagalan peralatan secara signifikan.

Melindungi instrumen seperti meter aliran , pompa, dan katup dari guncangan hidrolik bukan sekadar masalah pemeliharaan; ini merupakan langkah penting dalam menjaga efisiensi sistem, akurasi pengukuran, dan keselamatan operasional.
