Rotameter, juga dikenal sebagai pengukur aliran area variabel (VA flowmeter) , merupakan salah satu teknologi pengukuran aliran yang paling serbaguna, memiliki sejarah panjang, dan banyak digunakan dalam aplikasi industri. Dengan banyaknya model dan konfigurasi yang tersedia di pasaran, memahami berbagai jenis rotameter dan klasifikasinya sangat penting untuk memilih instrumen pengukuran aliran yang tepat untuk aplikasi spesifik Anda.
Panduan komprehensif ini mengeksplorasi bagaimana model rotameter (pengukur aliran area variabel) standar dan khusus dapat dikategorikan dari berbagai perspektif, membantu para insinyur dan profesional pengadaan dalam membuat keputusan yang tepat untuk kebutuhan pengukuran aliran mereka.

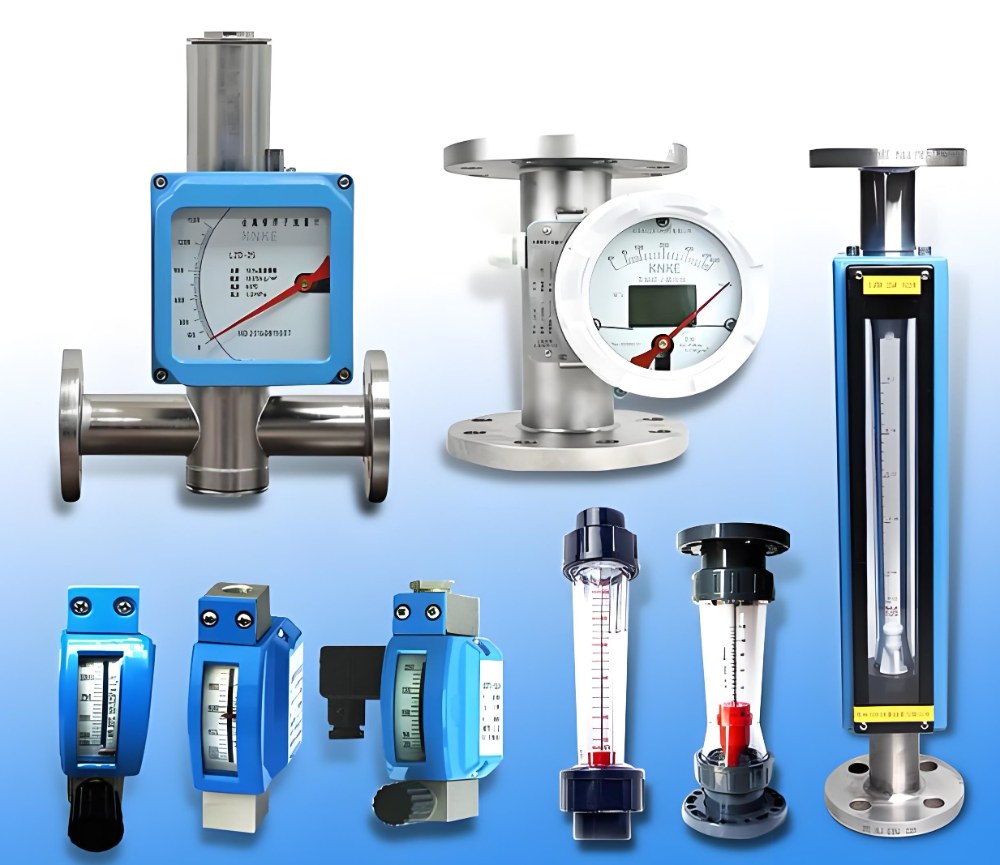

Model flowmeter standar dan khusus yang tersedia di pasaran:

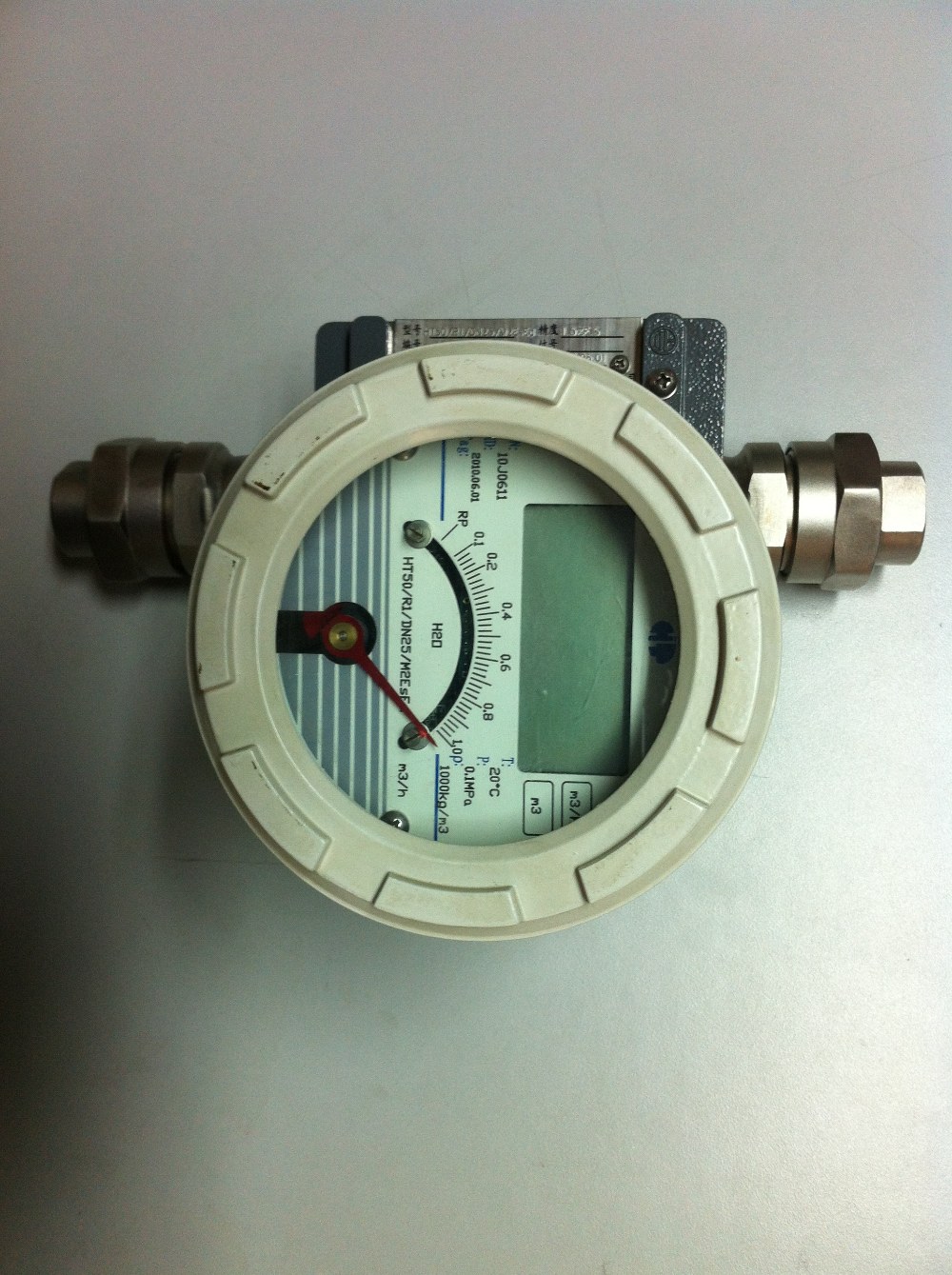

Rotameter dengan pembacaan digital juga dengan output sinyal jarak jauh.
Rotor dengan jaket pemanas

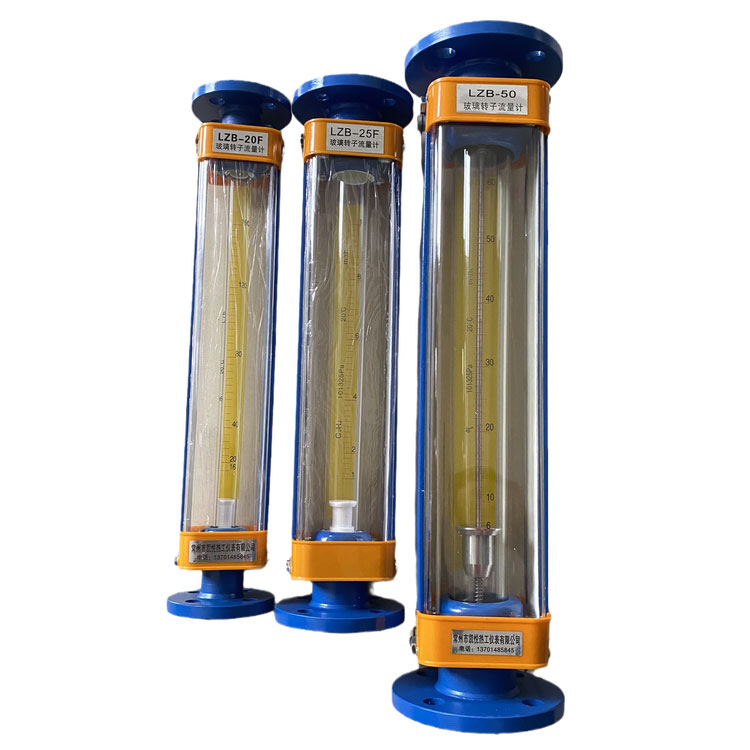

Rotameter tabung kaca harganya murah dan banyak digunakan.
Bahan yang paling umum digunakan untuk tabung tirus transparan adalah kaca. Dalam aplikasi pengukuran gas dengan desain pelampung tanpa pemandu, pengoperasian yang tidak tepat dapat menyebabkan pecahnya tabung kaca. Plastik rekayasa transparan alternatif meliputi: polistirena, polikarbonat, dan PMMA (akrilik). Bahan-bahan ini menawarkan ketahanan benturan yang lebih unggul dibandingkan kaca. Plastik rekayasa tertentu juga tahan terhadap media korosif yang menyerang kaca, termasuk gas fluorin, asam fluorida, dan alkali pekat. Untuk aplikasi khusus, tabung kuarsa juga digunakan.
Bagian dalam tabung yang meruncing memiliki dua varian: permukaan kerucut halus dan rusuk pemandu/permukaan datar (desain berprofil) . Secara internasional, tabung berprofil dengan rusuk pemandu/permukaan datar tersedia untuk diameter di bawah 6 mm. Seperti yang ditunjukkan pada Gambar 1, kedekatan antara posisi pembacaan pelampung (yaitu, titik diameter maksimum) dan rusuk pemandu/permukaan memungkinkan pembacaan yang dapat diamati bahkan dengan cairan buram. Rusuk/permukaan datar menggantikan batang pemandu tengah untuk mencegah osilasi pelampung dan menghilangkan keausan mekanis.
Rotameter tabung lurus transparan ini merupakan modifikasi desain yang berasal dari rotameter tabung tirus kaca, yang menampilkan pelat lubang dan sumbat pelampung tirus sebagai komponen pengukur alirannya.
Keunggulan utama meliputi:

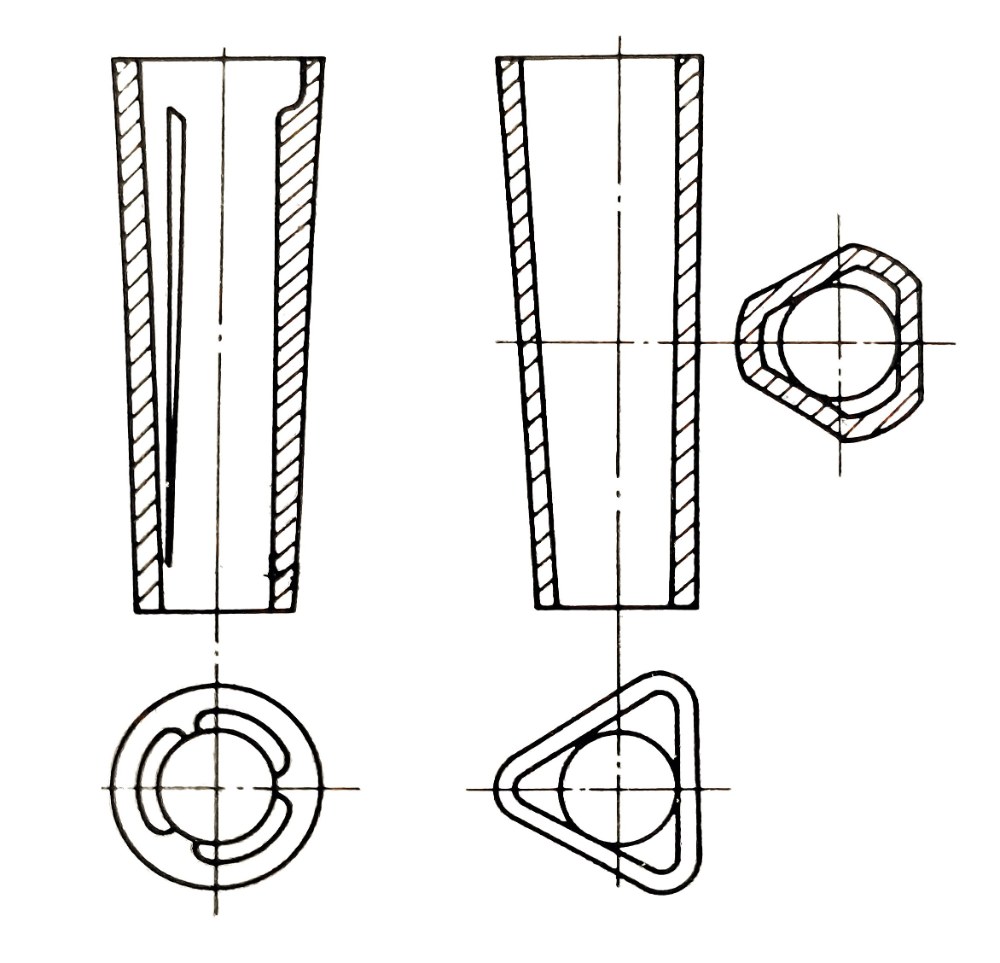

Gambar 1: Pipa berbentuk khusus dengan rusuk segitiga dan pemandu tiga bidang
(2) Rotameter tabung logam
Rotameter tabung logam lebih kuat daripada rotameter tabung kaca.
Dibandingkan dengan rotameter tabung tirus kaca, rotameter tabung logam menawarkan toleransi suhu/tekanan yang lebih tinggi untuk media proses dan menghilangkan risiko pecahnya tabung tirus (yang melekat pada desain tabung kaca).
Rotameter tabung logam biasanya memiliki konstruksi monolitik dengan tabung tirus dan wadah yang dibentuk sebagai satu unit, atau konstruksi modular di mana tabung tirus dimasukkan ke dalam wadah. Untuk mengubah spesifikasi aliran, cukup ganti tabung kerucut dengan sudut kerucut yang berbeda, yang lebih mudah digunakan.
Selain konfigurasi standar, terdapat beberapa varian khusus:
1) Tipe pembacaan langsung Desain paling dasar menggunakan tabung lurus transparan dan sumbat pelampung (atau ujung batang perpanjangan pelampung) untuk pembacaan posisi pelampung secara visual langsung.
Rotameter tabung logam pembacaan langsung

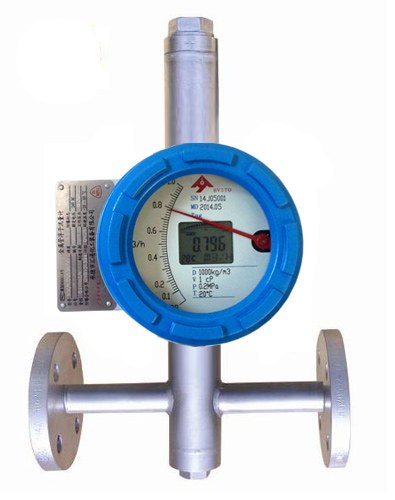

2) Tipe pemasangan horizontal Dirancang khusus untuk pemasangan pipa horizontal
Rotometer pemasangan horizontal
3) Tipe lurus (In-line) Tipe lurus memiliki arah aliran fluida yang berbeda dari struktur tipikal, sehingga menghilangkan kebutuhan untuk mengubah jalur aliran. Tipe ini dapat langsung dihubungkan ke pipa vertikal tanpa memodifikasi sistem perpipaan, menawarkan pemasangan instrumen yang sederhana dan nyaman. Desain ini semakin menjadi tren untuk menggantikan struktur pemasangan siku tradisional.

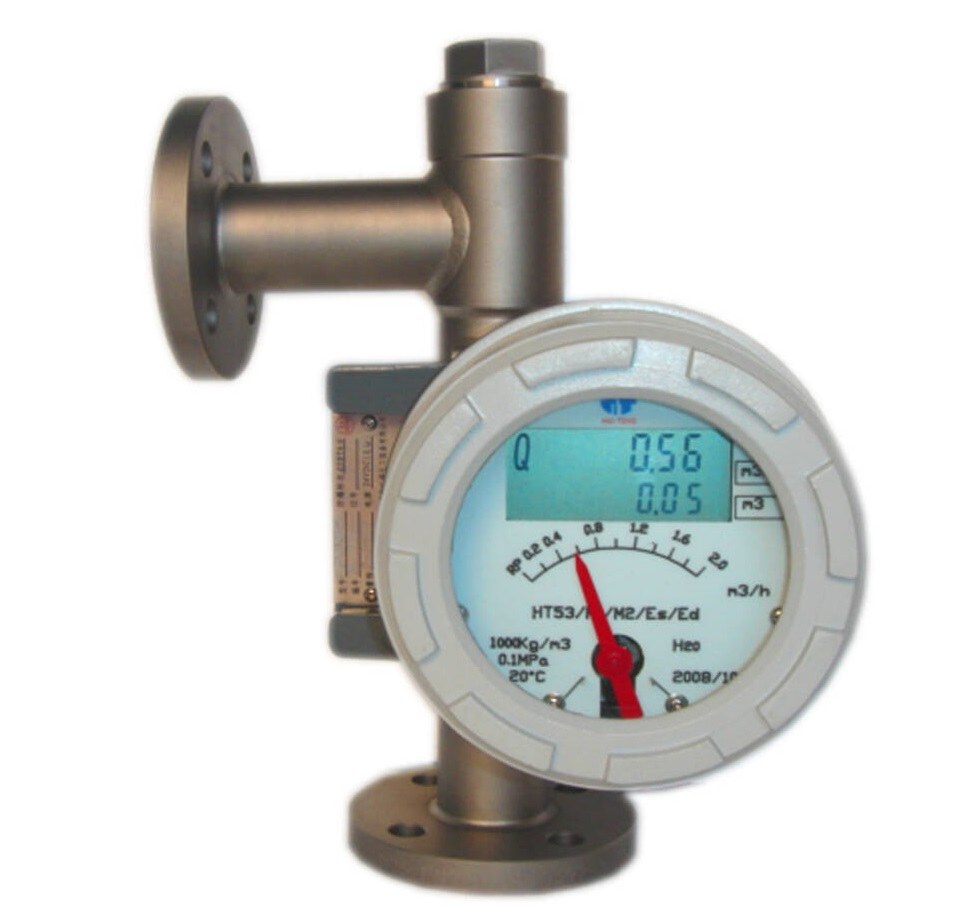

Rotameter bagian bawah masuk dan bagian kiri keluar
4) Tipe sumbat apung-lubang Elemen deteksi aliran menggunakan pelat lubang sumbat apung sebagai pengganti tabung tirus dengan pelampung. Untuk mengubah spesifikasi laju aliran, cukup ganti sumbat apung dengan sumbat yang memiliki sudut tirus berbeda, sehingga prosesnya relatif mudah.

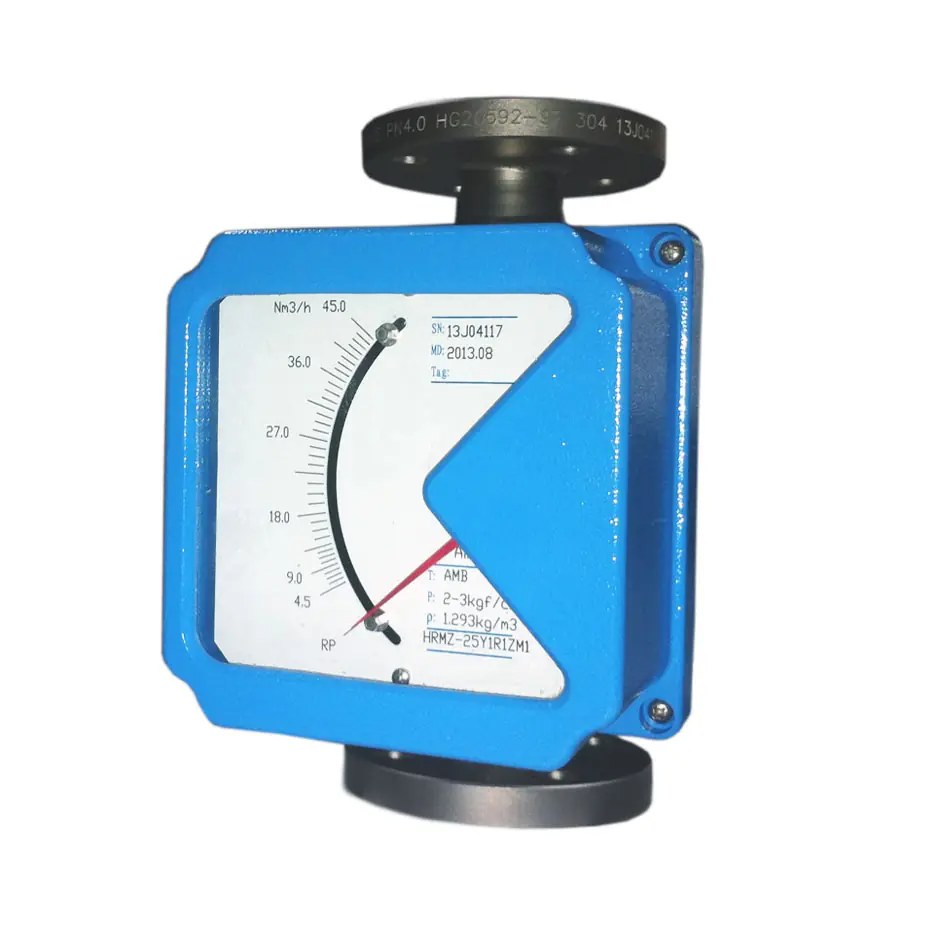

Rotameter tabung tirus kaca termasuk dalam kategori indikasi lokal. Meskipun dirancang terutama untuk indikasi visual di lokasi, model tertentu dilengkapi dengan sakelar kedekatan untuk memberikan keluaran sinyal alarm untuk pemantauan batas aliran atas/bawah.
Beberapa rotameter tabung logam penunjuk lokal memiliki desain eksterior yang identik dengan model keluaran sinyal jarak jauh, hanya berbeda dalam penggunaan kopling magnetik untuk mengirimkan perpindahan pelampung . Perpindahan ini kemudian diproses melalui mekanisme linearisasi (misalnya, rakitan cam penghubung) untuk indikasi lokal.
Rotameter tabung logam aliran purge menggunakan desain khas yang menampilkan slider cincin magnetik yang dipasang di bagian luar dinding tabung yang meruncing. Slider ini melacak pergerakan pelampung sambil mempertahankan ketahanan tekanan hingga 25-30 MPa.
Instrumen keluaran sinyal jarak jauh mengubah perpindahan pelampung menjadi sinyal analog berupa arus listrik (misalnya, 4–20 mA) atau tekanan pneumatik (misalnya, 20–100 kPa), yang masing-masing sesuai dengan rotameter transmisi listrik dan rotameter transmisi pneumatik.
Rotameter transmisi listrik selanjutnya dikategorikan menjadi model standar dan model tahan ledakan.

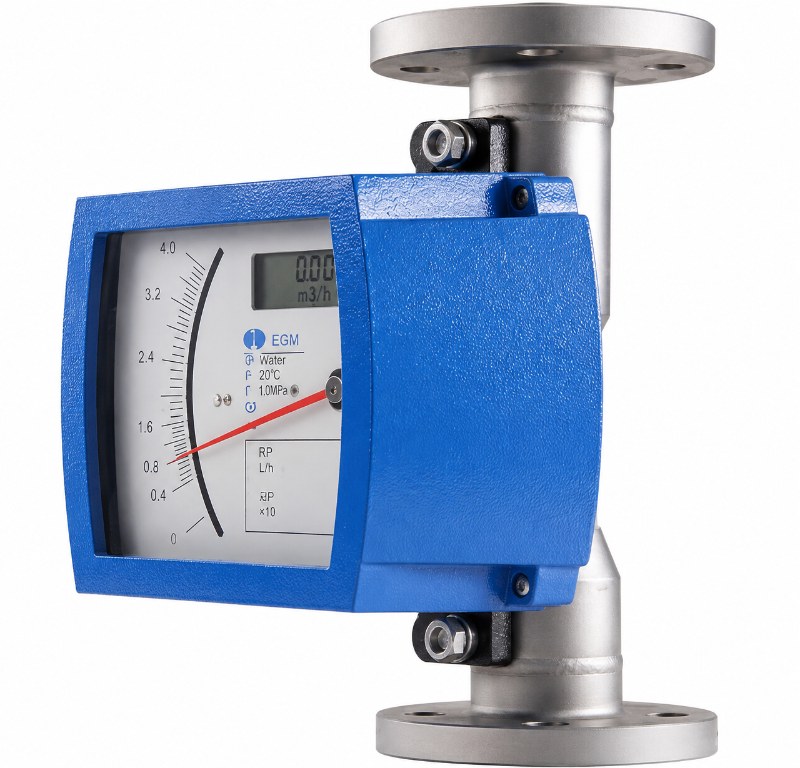

Rotameter dengan output 4-20mA
Memilih Jenis Koneksi yang Tepat untuk Aplikasi Anda
Rotameter tabung logam umumnya dilengkapi dengan sambungan flensa , hanya beberapa model yang menggunakan sambungan ulir, seperti instrumen tipe tiup bertekanan tinggi. Rotameter tabung kaca umumnya memiliki tiga metode sambungan berikut:
1) Sambungan selang fleksibel – Umumnya digunakan untuk instrumen dengan diameter di bawah 10 mm dan dalam aplikasi bertekanan rendah.
2) Sambungan berulir/sekrup – Biasanya digunakan untuk instrumen dengan diameter di bawah 40 mm, meskipun penerapannya tidak meluas.

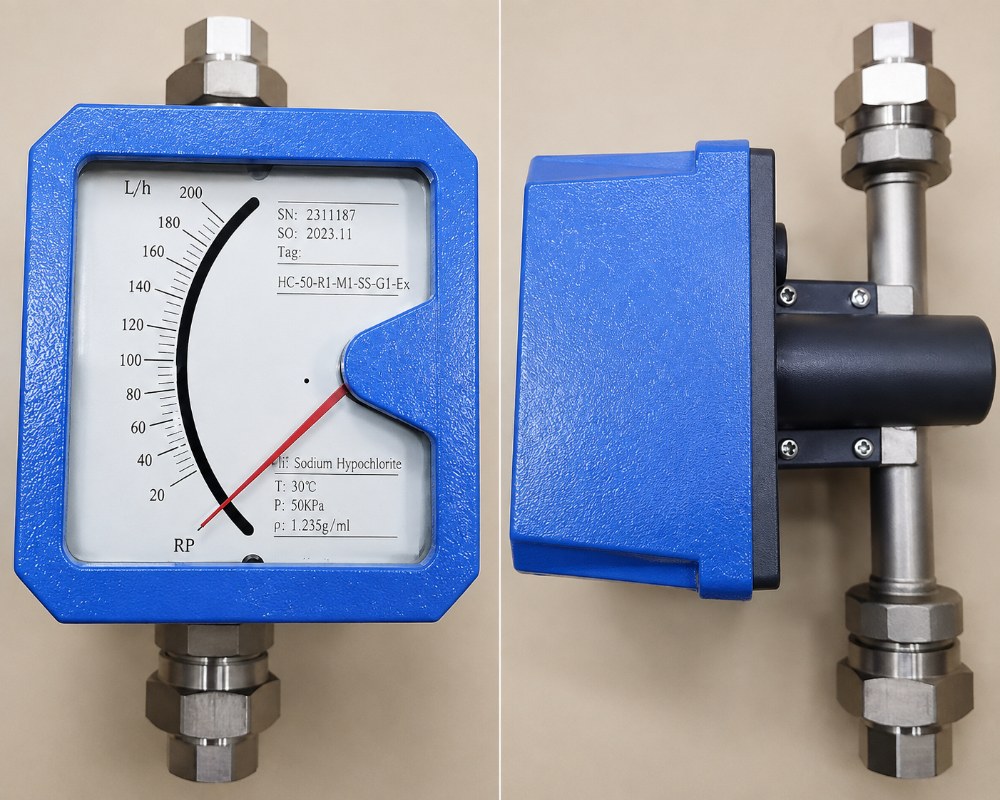

rotameter sambungan sekrup
3) Rotameter dengan sambungan flensa – Jenis yang paling umum, sering digunakan untuk instrumen dengan diameter mulai dari 15 hingga 100 mm.
Terbagi menjadi tiga jenis: untuk cairan, untuk gas, dan untuk uap.
Dalam praktiknya, sebagian besar rotameter dapat digunakan untuk cairan dan gas , karena memiliki desain struktural universal. Namun, menurut standar industri Tiongkok untuk rotameter (misalnya, JB/T 6844-93), laju aliran maksimum harus sesuai dengan deret (1, 1,6, 2,5, 4, atau 6) × 10ⁿL/jam (di mana n adalah bilangan bulat positif/negatif atau nol). Ketika meter yang dirancang untuk cairan (biasanya air ) digunakan untuk gas (biasanya udara), meter tersebut gagal memenuhi persyaratan ini. Akibatnya, desain pelampung dan tabung tirus yang terpisah diperlukan untuk gas, yang menyebabkan deret cairan dan gas yang berbeda.
Beberapa produsen internasional mencantumkan rentang laju aliran untuk cairan dan gas pada meter yang sama, meskipun nilainya tidak selalu berupa angka bulat. Model domestik tertentu juga mengadopsi pendekatan ini. Meskipun demikian, terdapat perbedaan desain utama antara meter cairan dan gas —misalnya, meter gas menggunakan pelampung yang lebih ringan dan menggabungkan mekanisme peredaman khusus untuk mencegah osilasi pelampung (lihat Gambar 2(a) dan 2(b)).

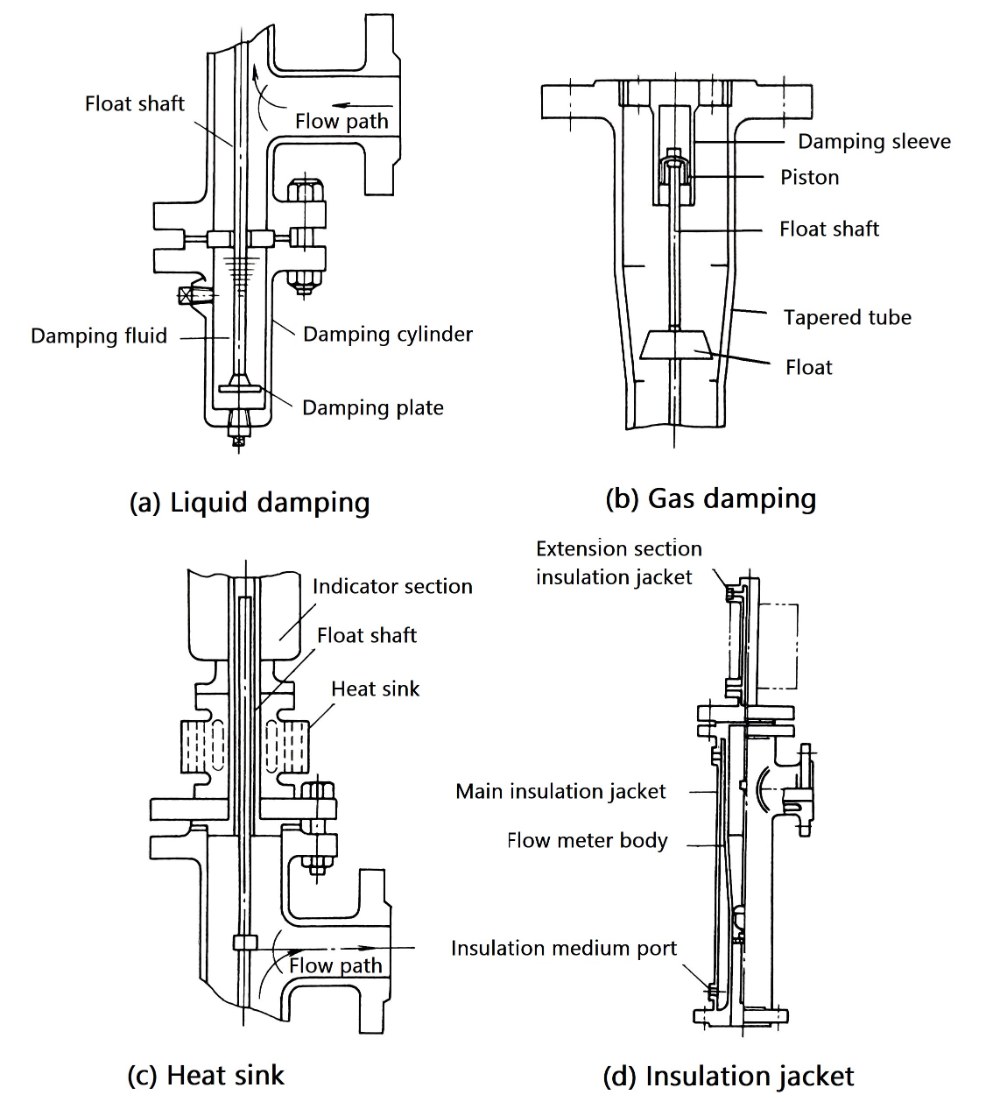

Gambar 2: Diagram skematik komponen fungsional tambahan
Pengukuran uap hanya dapat dilakukan dengan menggunakan rotameter tabung logam yang dirancang khusus atau dengan melengkapi model standar dengan komponen tambahan. Misalnya: menambahkan perangkat peredam cairan dengan pendingin untuk meminimalkan pulsasi pelampung; memasang pendingin pada sambungan antara bagian indikator dan konversi (lihat Gambar 2(c)).
Desain Rotameter Khusus untuk Aplikasi yang Menantang
Ini merujuk pada instrumen serbaguna, tidak termasuk model aplikasi khusus , dan mewakili konfigurasi yang paling banyak digunakan.

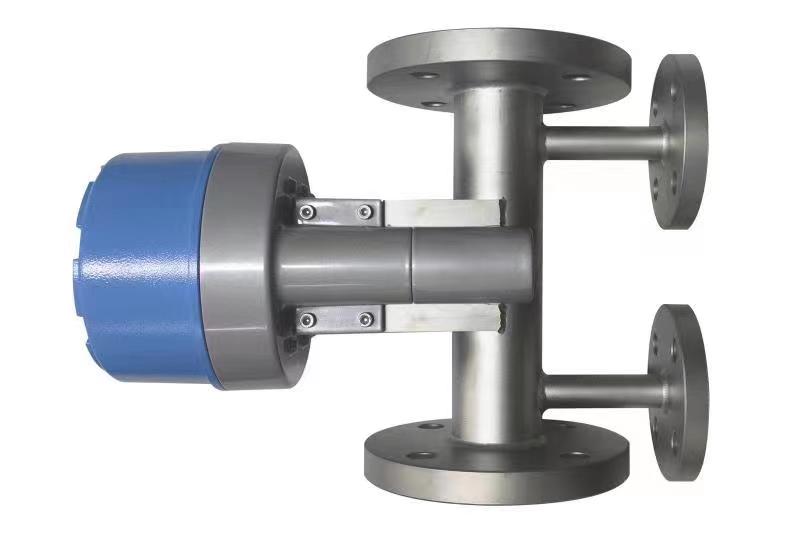

Ketika cairan dalam pipa dengan suhu lebih tinggi dari suhu sekitar mengalir melalui meteran , cairan tersebut dapat mendingin karena peningkatan permukaan pembuangan panas, yang menyebabkan pembekuan atau kristalisasi yang dapat menyebabkan pergerakan pelampung yang buruk. Alternatifnya, perubahan signifikan pada viskositas fluida akibat penurunan suhu dapat memengaruhi akurasi pengukuran. Dalam kasus seperti itu, jenis isolasi berjaket (lihat Gambar 2(d)) harus dipilih.
Terkadang, untuk mencegah cairan menyerap panas eksternal, jaket dikosongkan untuk mencapai efek isolasi. Di masa lalu, rotameter tabung kaca dengan tabung pemanas listrik atau tabung pemanas uap untuk isolasi tersedia di luar negeri, tetapi sekarang jarang terlihat. Di dalam negeri, rotameter tabung logam berinsulasi berjaket tersedia , yang dapat dipanaskan dan diisolasi dengan memasukkan uap atau air panas.
Saat digunakan di lingkungan dengan gas atau debu yang mudah meledak, rotameter transmisi jarak jauh tahan ledakan harus dipilih. Di Tiongkok, tersedia dua jenis desain tahan ledakan: wadah tahan ledakan dan sirkuit yang aman secara intrinsik.

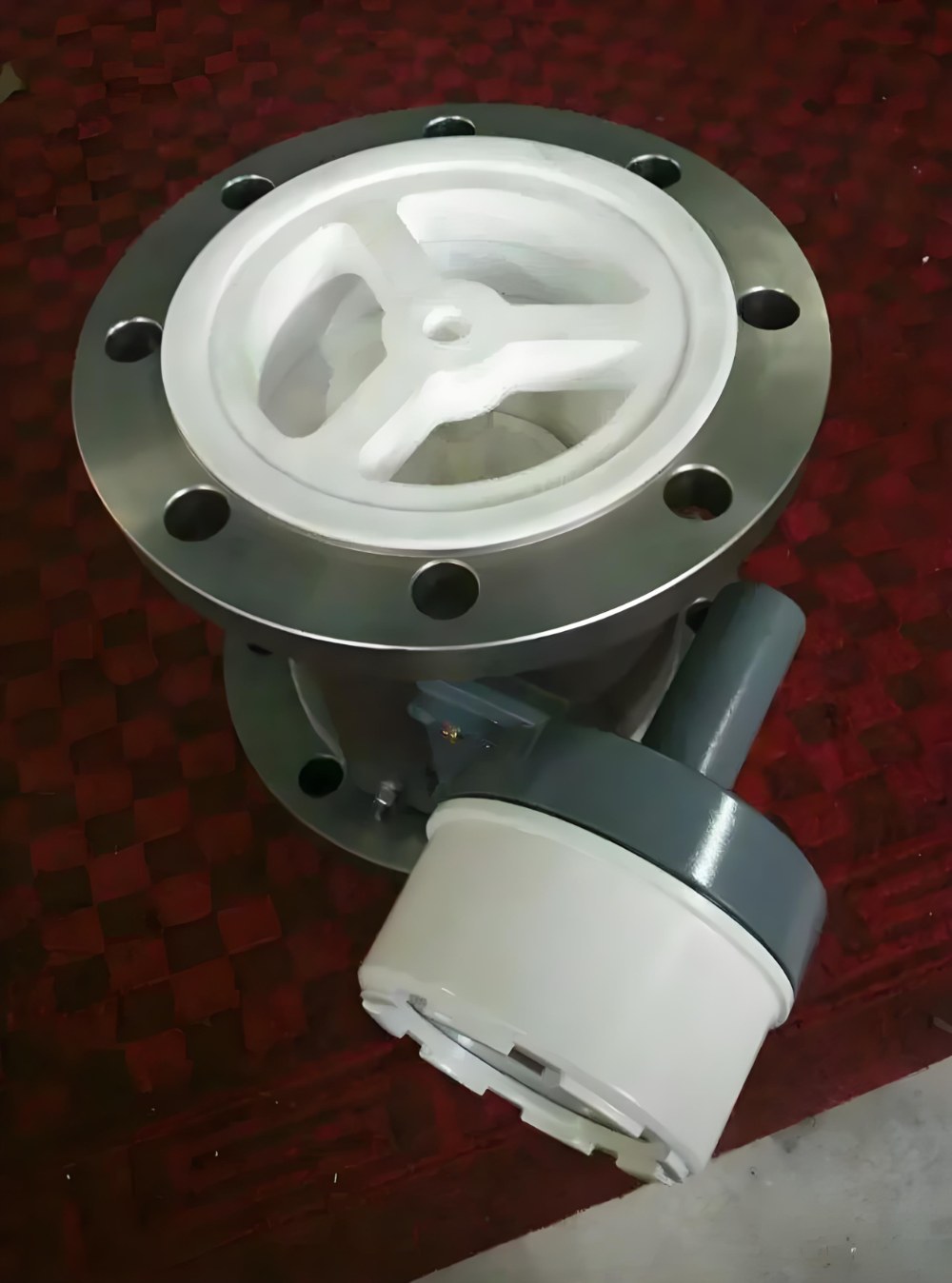

Rotameter tabung logam berlapis Teflon untuk cairan korosif
Rotameter tabung logam standar dibuat dari baja tahan asam.
Rotameter tabung kaca menggunakan baja tahan asam atau plastik rekayasa untuk komponen yang bersentuhan dengan cairan, bersama dengan tabung pengukur kaca borosilikat, yang menawarkan ketahanan korosi moderat tetapi dengan kompatibilitas kimia yang terbatas.
Saat ini, Tiongkok memproduksi rotameter kaca tahan korosi khusus dan rotameter tabung logam tahan korosi untuk aplikasi media agresif.
Komponen struktural yang bersentuhan dengan media (seperti rangka penyangga) dan pelampung terbuat dari plastik rekayasa F4 (politetrafluoroetilena, PTFE) atau kopolimer fluoroplastik seperti F40 atau F46, yang digunakan sebagai pelapis di atas bagian logam (misalnya, batang pemandu, pelampung yang cukup berat, dan rongga bagian dalam alas). Fluoroplastik menunjukkan ketahanan korosi yang sangat baik —misalnya, PTFE (F4) tahan terhadap hampir semua media kecuali beberapa, seperti fluor cair, oksigen cair, dan ozon.
Meskipun kaca sangat tahan korosi terhadap sebagian besar media , kaca tidak dapat digunakan dengan zat-zat tertentu, termasuk media yang mengandung fluorin (misalnya, asam fluorida, kalsium fluorida), larutan alkali panas dan pekat (misalnya, natrium hidroksida).
Dalam kasus seperti itu, plastik rekayasa transparan harus digunakan sebagai gantinya. Misalnya:
Karena varian ini tidak lagi menggunakan kaca , maka varian ini seharusnya tidak disebut sebagai "rotameter tabung kaca" melainkan sebagai "rotameter tabung kerucut transparan."
Rotameter tabung logam tahan korosi juga mengadopsi desain struktural yang menggabungkan komponen F4 (PTFE) dan bagian logam berlapis fluoroplastik F40/F46. Namun, akurasi rotameter tahan korosi umumnya lebih rendah daripada model standar.
Dalam industri semikonduktor, di mana fluida yang diukur tidak boleh bersentuhan dengan ion logam (walaupun bukan untuk ketahanan korosi), seluruh flowmeter harus dibuat dari plastik teknik. Karena kaca mengandung ion logam dalam jumlah kecil, tabung kerucut juga harus terbuat dari plastik teknik transparan.

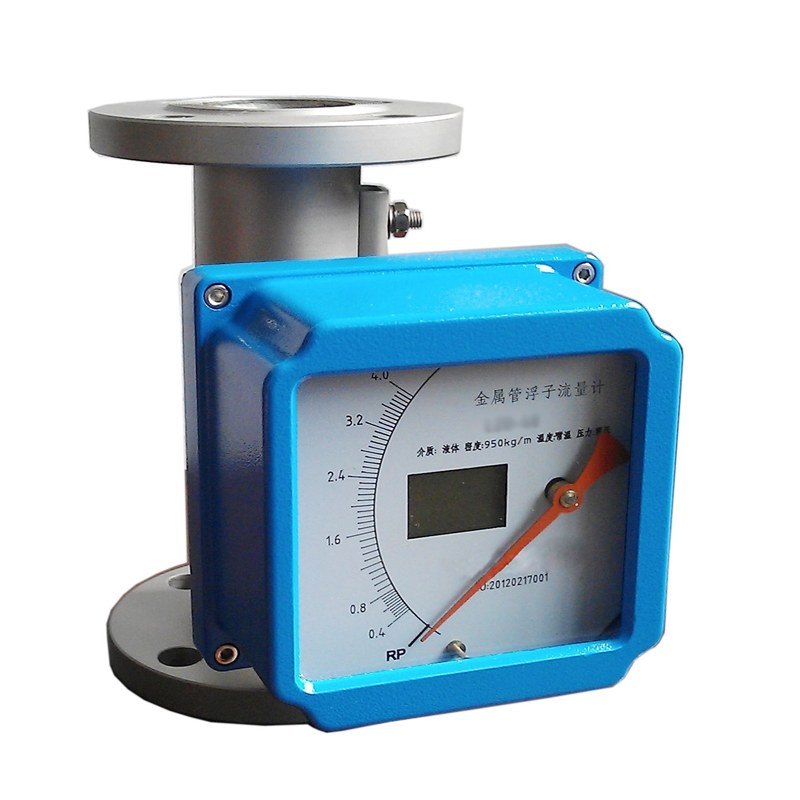

Rotameter Tipe Aliran Pembersih: Aplikasi Laju Aliran Rendah
Nama dalam bahasa Inggrisnya adalah "purge meter", juga dikenal sebagai instrumen tipe pembersihan gas/cairan atau instrumen tipe pembersihan. Struktur tipikalnya ditunjukkan pada Gambar 3. Ini adalah instrumen khusus yang dirancang untuk laju aliran rendah —20–3000 L/jam untuk udara dan 0,3–100 L/jam untuk air—dengan persyaratan akurasi yang relatif rendah, biasanya memiliki kesalahan dasar 2,5%–5% FS (kadang-kadang setinggi 10% FS).
Rotameter tipe purge sering diintegrasikan dengan regulator tekanan diferensial kecil yang beroperasi sendiri , memungkinkan stabilisasi aliran otomatis meskipun terjadi fluktuasi tekanan sumber daya atau gangguan parameter hilir. Prinsip kerjanya diilustrasikan pada Gambar 4.

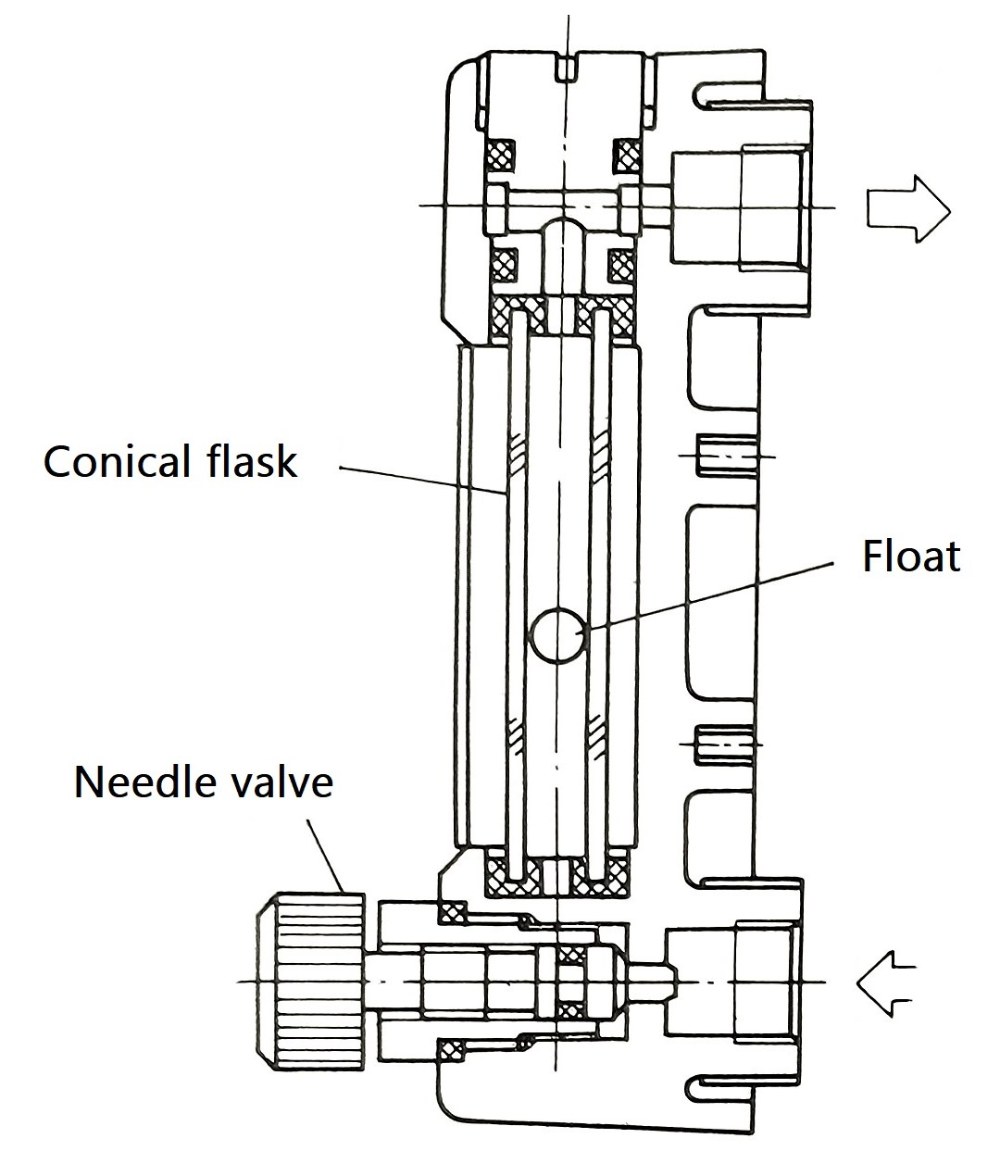

Gambar 3: Rotameter tipe aliran pembersihan

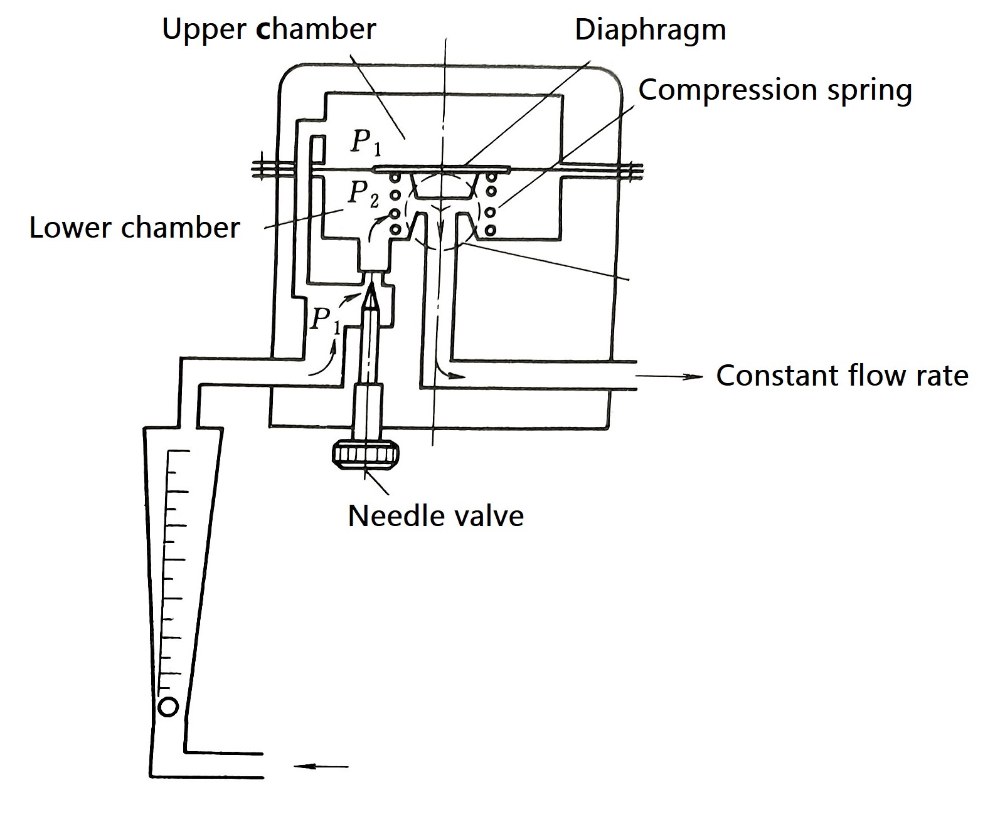

Gambar 4: Pengatur aliran rotameter
Ketika rotameter tipe aliran pembersihan digunakan untuk mengukur ketinggian atau kepadatan cairan dalam wadah , atau untuk pengukuran aliran berbasis tekanan diferensial dari cairan kotor dalam pipa, rotameter tipe pembersihan memantau atau mengontrol aliran gas (atau cairan) pembersihan ke dalam bejana atau saluran impuls tekanan diferensial.
Prinsip pengukuran dan susunan perpipaan diilustrasikan pada Gambar 5. Gas pembersih biasanya berupa udara atau nitrogen, dengan laju aliran umum 60 L/jam.

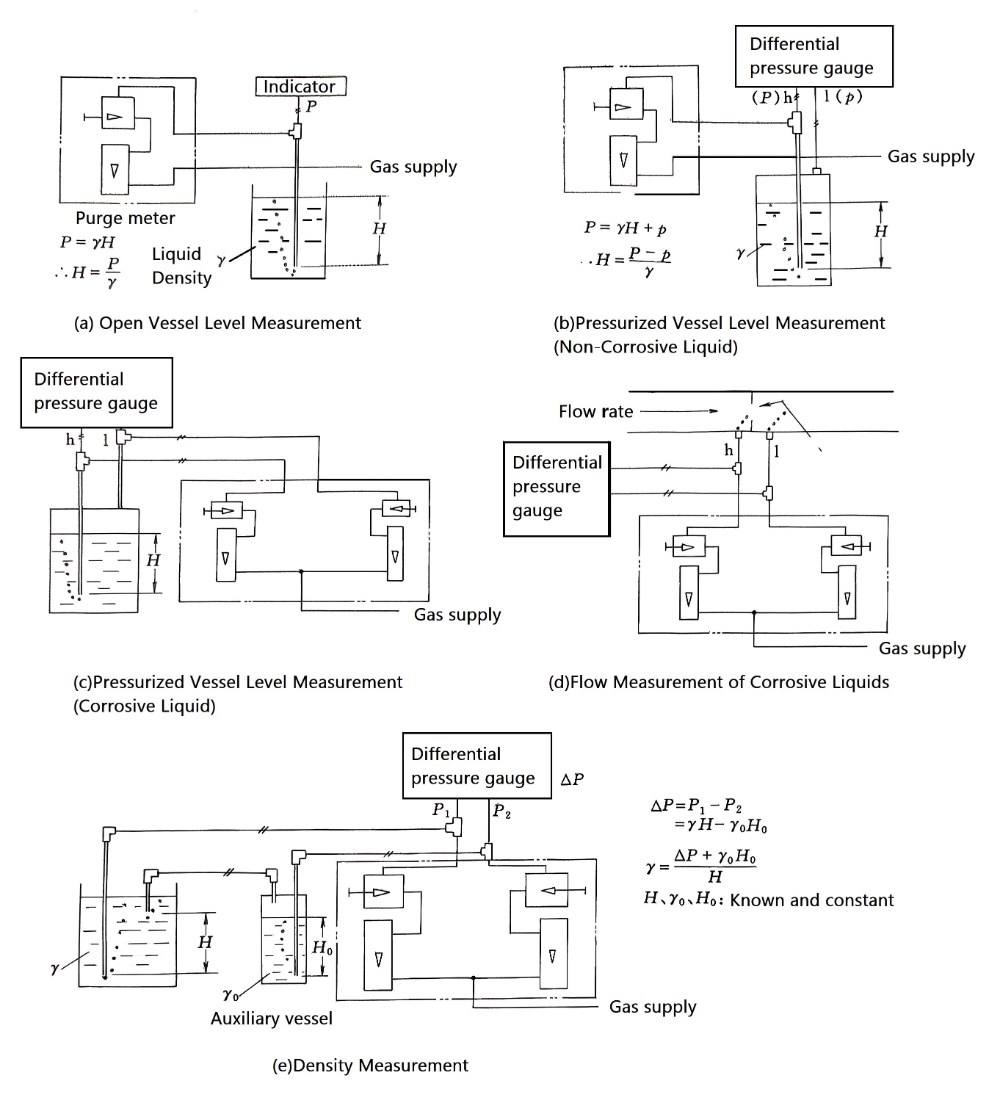

Gambar 5: Contoh aplikasi rotameter tipe aliran pembersihan
Konfigurasi Rotameter Aliran Penuh vs. Bypass
Jenis klasifikasi berdasarkan laju aliran fluida yang diukur melalui rotameter.
Jenis ini merujuk pada flow meter di mana seluruh fluida yang diukur melewati rotameter.
Rotameter Bypass: Solusi Hemat Biaya untuk Aplikasi Pipa Besar
Berbeda dengan model aliran penuh, hanya sebagian dari fluida yang diukur yang melewati elemen pengukur aliran berbasis pelampung. Rotameter bypass terdiri dari pelat lubang standar (atau tabung pitot rata-rata) yang dipasang di pipa utama, dikombinasikan dengan rotameter berdiameter kecil. Alat ini umumnya digunakan untuk diameter pipa yang lebih besar (lebih dari 50 mm), aplikasi aliran tinggi, dan indikasi lokal di mana efektivitas biaya sangat penting.
Rotameter bypass secara struktural diklasifikasikan menjadi dua jenis: tipe terpisah dan tipe terintegrasi.
Meter tipe terintegrasi menggabungkan pelat orifice dan rotameter ke dalam bagian pipa pendek , yang dipasang langsung pada saluran pipa (lihat Gambar 6 untuk skema dan prinsip kerja). Meter ini menawarkan kemudahan pemasangan dan tersedia dalam konfigurasi untuk saluran pipa horizontal dan vertikal , tetapi harus diposisikan di tempat pembacaan pengukur mudah terlihat. Saluran pipa utama biasanya memiliki diameter 50–300 mm , dengan rasio β orifice (d/D) berkisar antara 0,3–0,7, tekanan diferensial (ΔP) 0,6–100 kPa, dan ukuran lubang rotameter 10–25 mm.

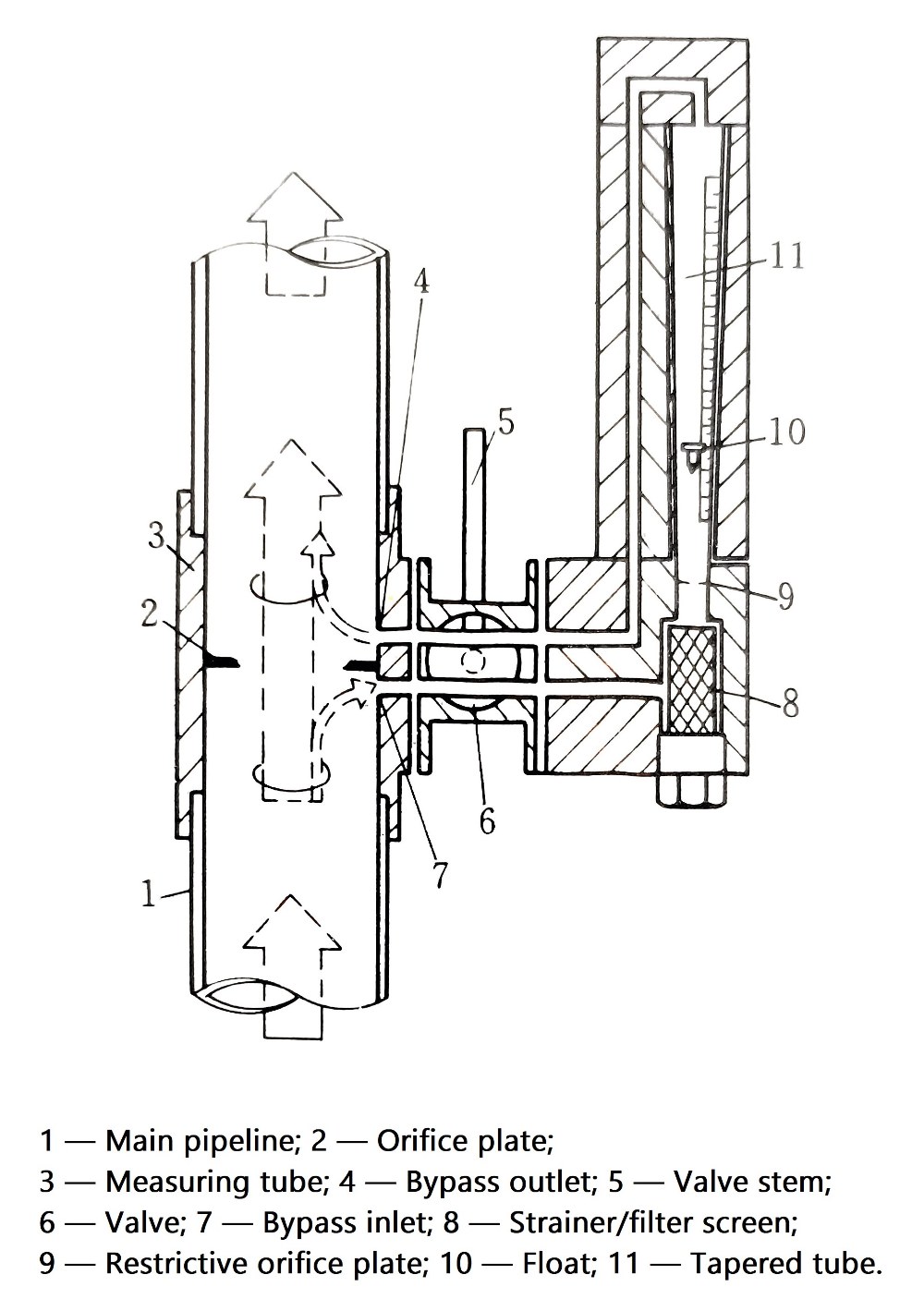

Gambar 6: Prinsip kerja rotameter bypass
Rotameter bypass memungkinkan pemilihan kecepatan aliran yang lebih tinggi dibandingkan dengan model aliran penuh , dengan aliran cairan mencapai 2,5–3 m/s dan bahkan hingga 4–5 m/s.
Karena saluran bypass dilengkapi dengan pelat lubang pembatas, saluran ini mengkompensasi nonlinieritas akar kuadrat antara laju aliran lubang dan tekanan diferensial, sehingga menghasilkan indikasi aliran yang hampir linier dan rasio penurunan yang lebar (biasanya 10:1). Akurasi berkisar antara 2,5%–4% FS.
Rotameter bypass terintegrasi, yang dikenal sebagai "Rotameter Tabung Kaca Pengalih Otomatis Saluran Ganda," memiliki desain konsentris di mana tabung lurus transparan (saluran luar) mengelilingi tabung tirus (saluran dalam) yang berisi dua pelampung dengan kepadatan berbeda.
Pada laju aliran rendah, saluran aliran luar tetap tertutup oleh katup internal instrumen, memaksa semua fluida melewati tabung tirus bagian dalam. Dua pelampung (ringan dan berat) memberikan pengukuran aliran rendah yang tersegmentasi di dalam saluran bagian dalam. Ketika aliran meningkat melebihi ambang batas yang ditetapkan, katup secara otomatis terbuka , mengalihkan sebagian aliran ke saluran luar. Pembagian aliran ini menyebabkan pelampung turun sambil mempertahankan posisi yang dapat diukur, secara efektif memperluas nilai aliran yang ditunjukkan beberapa kali lipat. Operasi mode ganda yang unik ini mencapai rasio penurunan yang luar biasa sebesar 750:1.
Flowmeter ini dirancang khusus untuk digunakan hanya dengan cairan bersih , karena partikel padat dapat mengganggu keandalan mekanisme pengalihannya.
Bagaimana Cara Memilih Jenis Rotameter yang Tepat untuk Kebutuhan Anda?
Saat memilih rotameter untuk aplikasi industri Anda, pertimbangkan faktor-faktor kunci berikut berdasarkan klasifikasi yang telah diuraikan di atas:
Kompatibilitas Material:
Persyaratan Sinyal:
Batasan Instalasi:
Lingkungan Aplikasi:
Rentang Aliran dan Akurasi:
Memilih konfigurasi rotameter yang optimal memerlukan pertimbangan cermat terhadap kondisi proses spesifik Anda, persyaratan akurasi, dan kendala instalasi. Dengan berbagai kategori klasifikasi dan varian khusus yang tersedia, proses pemilihan dapat menjadi kompleks.
