Flowmeter vortex dan flowmeter gas termal sering digunakan untuk mengukur laju aliran udara terkompresi. Pemasangannya memiliki beberapa perbedaan. Di bawah ini, saya akan memperkenalkan metode pemasangannya.
Pengukur aliran pusaran untuk udara terkompresi
Untuk media udara bertekanan, perhatian tambahan perlu diberikan: prioritaskan pemasangan flow meter setelah pengering dan di depan tangki penyimpanan udara, dan pasang pemisah gas-cair di bagian hulu untuk memastikan udara yang masuk ke flow meter kering dan bebas dari tetesan cairan; Pada saat yang sama, lakukan pekerjaan yang baik pada penyangga pipa dan peredam kejut untuk menghindari superposisi pulsasi aliran udara dan getaran pipa yang memengaruhi stabilitas pengukuran.
Hindari memasang flowmeter vortex di area dengan getaran dan medan magnet yang kuat.
Jauhi peralatan listrik dan frekuensi tinggi yang kuat, jangan berbagi daya dengan perangkat ini, dan kurangi interferensi elektromagnetik.
Hindari tempat-tempat dengan fluktuasi suhu yang besar dan jangan memasang flow meter di lingkungan yang sangat korosif atau sangat lembap.
Jika flowmeter dipasang di luar ruangan, penutup pelindung harus ditambahkan untuk menghindari pengaruh sinar matahari dan hujan terhadap akurasi.
Pilih lokasi di sekitar flowmeter dengan ruang yang cukup untuk inspeksi rutin harian, debugging, dan operasi pemasangan kabel.
Pengukur aliran dapat dipasang secara horizontal atau vertikal pada pipa udara bertekanan; Jika dipasang secara vertikal, arah aliran udara harus dari bawah ke atas untuk menghindari penumpukan air kondensasi yang memengaruhi probe.
Panjang bagian pipa lurus hulu dan hilir flowmeter harus benar-benar sesuai dengan persyaratan Tabel 1.
Tabel 1: Panjang bagian pipa lurus hulu dan hilir flowmeter vortex
Siku 90 derajat: hulu ≥ 20D, hilir ≥ 5D
Ekspansi konsentris: hulu ≥ 30D, hilir ≥ 5D
Katup terbuka penuh dengan kontraksi konsentris: hulu ≥ 50D, hilir ≥ 5D
Dua siku 90 derajat pada bidang yang sama: hulu ≥ 25D, hilir ≥ 5D
Jangan letakkan katup pengatur tepat di hulu flowmeter untuk menghindari gangguan aliran udara yang memengaruhi pengukuran.
Apabila panjang bagian pipa lurus hulu tidak memenuhi persyaratan Tabel 1, maka perlu dipasang penstabil aliran fluida di bagian hulu untuk menstabilkan medan aliran.
Apabila diameter pipa perlu dikurangi, panjang bagian pipa lurus dan pipa gradien juga harus memenuhi persyaratan pada Tabel 1.
Setelah koreksi tekanan dan suhu, atur port pengukuran tekanan dan suhu sesuai dengan posisi yang ditunjukkan pada diagram untuk memastikan kompensasi suhu dan tekanan yang akurat.
Pilihlah lokasi pemasangan yang meminimalkan getaran atau benturan mekanis semaksimal mungkin; Jika getaran pipa signifikan, penyangga pipa dan alat pengikat perlu dipasang.
Saat memasang flowmeter pada pipa bersuhu tinggi, lapisan isolasi harus ditambahkan untuk mencegah radiasi termal memengaruhi komponen elektronik.
Flowmeter harus dihubungkan ke ground dengan andal, dengan resistansi ground kurang dari 10 ohm untuk menghindari interferensi elektrostatik.
Instalasi pengukur aliran massa termal untuk pengukuran udara terkompresi

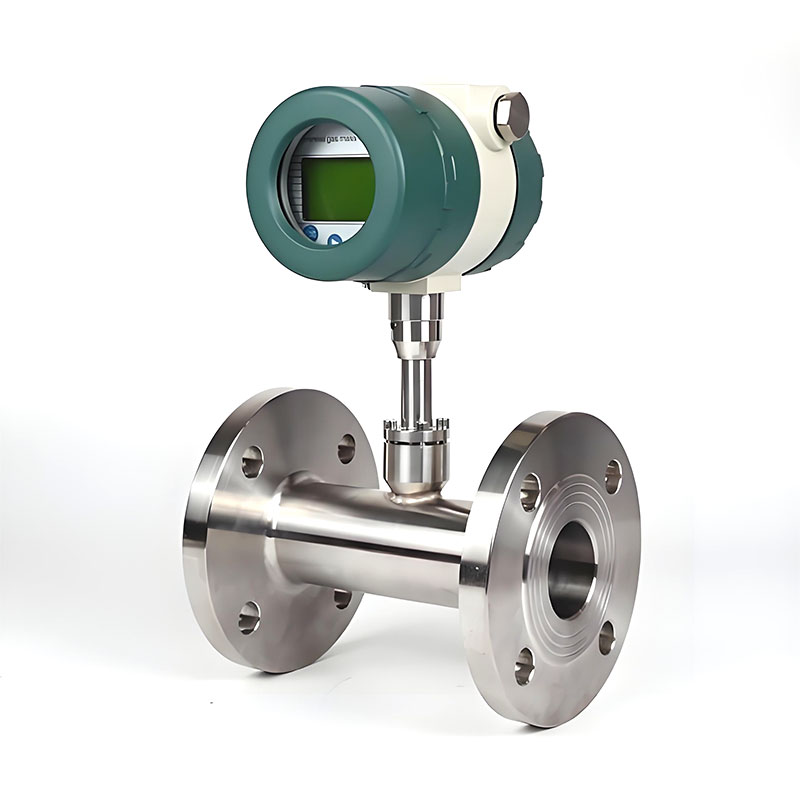

Jika diameter nominal pipa ≤ DN50, pemasangan pipa lebih disukai, dengan pilihan metode sambungan fitting kompresi, ulir, atau flensa; Jika diameter nominal pipa udara terkompresi lebih besar dari DN50 (2 inci), pemasangan meteran aliran massa termal tipe sisipan lebih disukai, dan metode sambungan ulir atau flensa dapat dipilih.
Jika pipa di lokasi telah terpasang dan tidak ada flensa yang dicadangkan untuk pemasangan, pemasangan dengan cara memasukkan pipa dapat digunakan. Saat memesan, kondisi kerja di lokasi harus dijelaskan dengan jelas kepada produsen.

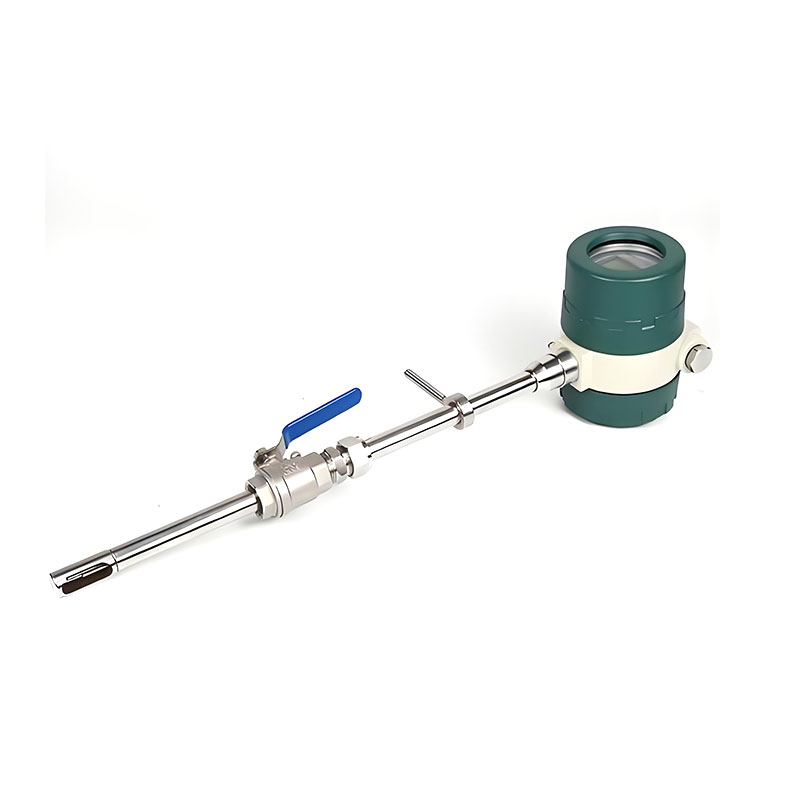

Langkah-langkah pemasangan penyisipan:
Buat lubang dengan diameter Ø 20 pada pipa (diameter probe Ø 19);
Laslah alas pengelasan yang disediakan olehsilverinstruments.comke posisi pembukaan pipa;
Masukkan probe pengukur aliran udara ke dalam pipa, dan kedalaman pemasukan dapat dipilih pada 1/2 dari diameter dalam pipa sesuai dengan kondisi lokasi;
Untuk pengukur aliran massa termal udara terkompresi dengan katup bola, pasang katup bola ke dasar yang dilas untuk menyelesaikan pemasangan.
Pengukur aliran gas termal memiliki persyaratan yang jelas terkait kondisi media udara terkompresi untuk memastikan akurasi pengukuran dan umur pakai instrumen:
Persyaratan kekeringan:Udara bertekanan harus dikeringkan dan disaring secara menyeluruh untuk mencegah masuknya air, kabut minyak, atau kondensat ke dalam flow meter. Media cair dapat menempel pada permukaan sensor termal, mengubah karakteristik konduktivitas termalnya, yang secara langsung menyebabkan distorsi pengukuran, dan bahkan kerusakan permanen pada sensor.
Persyaratan kebersihan:Udara bertekanan harus menghilangkan partikel padat, debu, dan kotoran lainnya untuk mencegahnya menempel pada probe dan sensor, yang dapat memengaruhi efisiensi pertukaran panas, dan menghindari penyumbatan lokal pada saluran pipa.
Stabilitas kondisi kerja:Titik pengukuran sebaiknya dipilih sebisa mungkin pada bagian pipa dengan fluktuasi tekanan dan suhu yang kecil untuk menghindari penurunan pengulangan pengukuran akibat seringnya perubahan kondisi udara terkompresi.
Untuk memastikan keakuratan dan pengulangan pengukuran udara terkompresi, panjang pipa lurus berikut (kelipatan dari diameter dalam D pipa) perlu dipenuhi sesuai dengan jenis interferensi di bagian hulu:
Jenis interferensi hulu: Bagian pipa lurus hulu A, bagian pipa lurus hilir B
Jenis Gangguan Hulu | Aliran Lurus Hulu (A) | Aliran Lurus Hilir (B) |
Siku 90° tunggal atau sambungan T | 15D | 5D |
Dua siku 90° pada bidang yang sama | 21D | 5D |
Dua siku 90° pada bidang yang berbeda | 40D | 10D |
Pengurangan diameter pipa | 15D | 5D |
Pelebaran diameter pipa | 30D | 10D |
Di hilir katup | 40D | 5D |
Selama pemasangan, prioritas harus diberikan pada pemilihan lokasi yang jauh dari sumber gangguan seperti katup, belokan, dan katup pengatur untuk memastikan distribusi kecepatan fluida yang stabil.

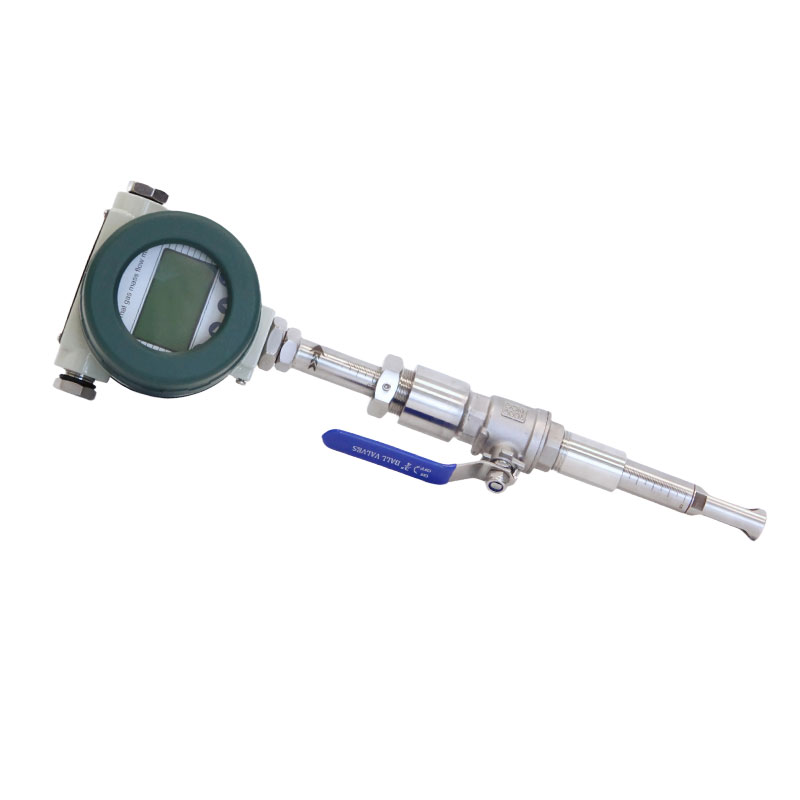

Pengukur aliran massa termal dengan tampilan terintegrasi: Terminal kabel pemancar aliran udara telah diekspor dari pabrik pengukur aliran silverinstruments.com, dan rumah instrumen terisolasi dari sirkuit internal. Dapat dihubungkan ke ground secara independen dan mendukung catu daya switching.
Pengkabelan pengukur aliran massa termal dengan tampilan terintegrasi seri RK-100

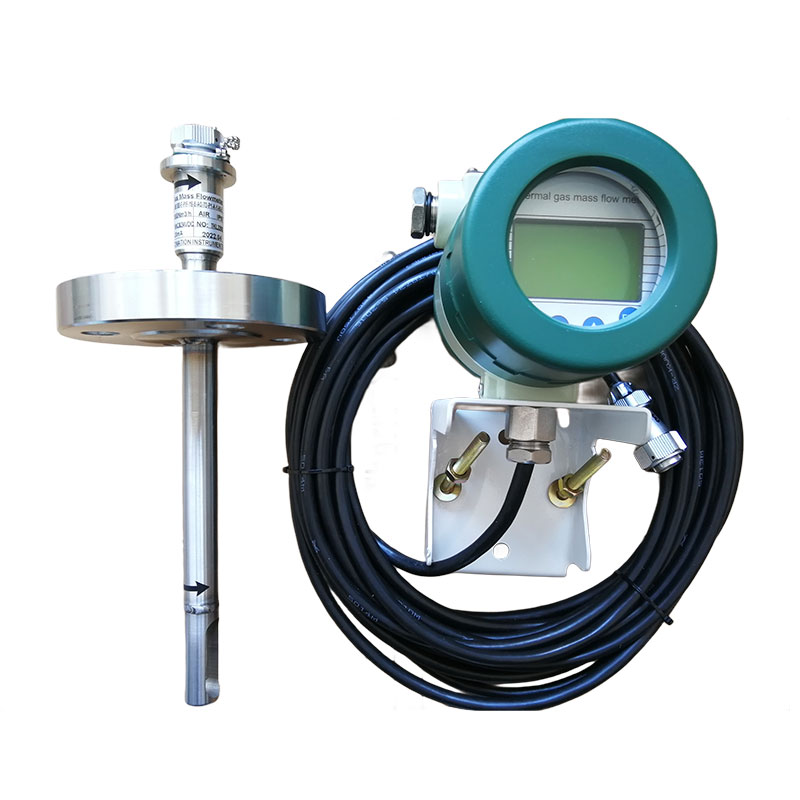

Struktur pengukur aliran massa termal tampilan jarak jauh: Sensor dan pengukur tampilan digital dihubungkan menggunakan sistem tiga kabel dan disambungkan sesuai dengan warna yang ditandai:
Pengkabelan pengukur aliran massa termal tampilan jarak jauh seri SRK-100
Merah → Merah: Kutub positif catu daya
Hitam → Hitam: Kutub negatif catu daya dan kutub negatif keluaran 4-20mA
Putih → Putih: Keluaran kutub positif 4-20mA
