Perekam Tanpa Kertas 48 Saluran

Artikel ini memperkenalkan prinsip-prinsip dasar perekam nirkertas 48 kanal, arsitektur perangkat lunak dan perangkat keras, serta konsep dan metode desain untuk beberapa proses teknis utama perekam nirkertas berwarna. Terakhir, indikator kinerja utama perekam digital 48 kanal juga disajikan.

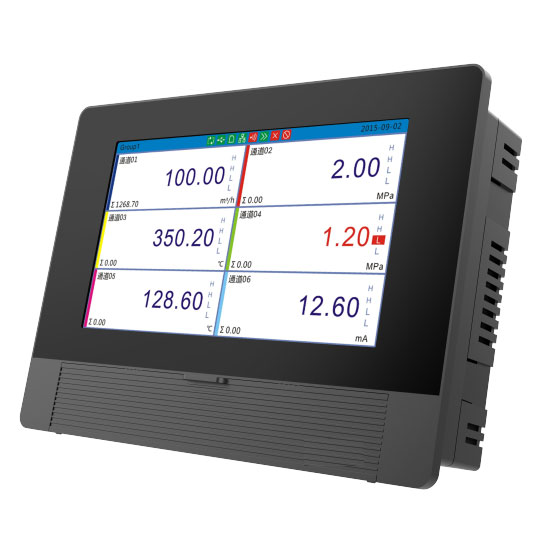

Perekam tanpa kertas berwarna 48 saluran merupakan instrumen perekam generasi baru yang terdiri dari jaringan multi-mikroprosesor, menawarkan fungsionalitas yang kuat dan kinerja waktu nyata yang sangat baik.

Fitur utama perekam tanpa kertas 48 saluran:

• Maksimal 48 saluran input universal untuk tegangan standar, arus, termokopel, dan sinyal RTD, menyederhanakan pemasangan dan kalibrasi.

• Teknologi konversi A/D dan kalibrasi mandiri yang canggih, meningkatkan ketahanan terhadap pergeseran suhu dan pergeseran waktu, sekaligus secara efektif menyaring interferensi di lingkungan yang keras.
• Kombinasi RAM berkapasitas besar (1MB) dengan proteksi daya mati dan kartu penyimpanan SD (128MB–1GB) untuk menyeimbangkan akses data jangka pendek dan penyimpanan data jangka panjang.
• Layar LCD TFT berwarna asli berukuran 10,4 inci, memperluas kemampuan tampilan secara signifikan.

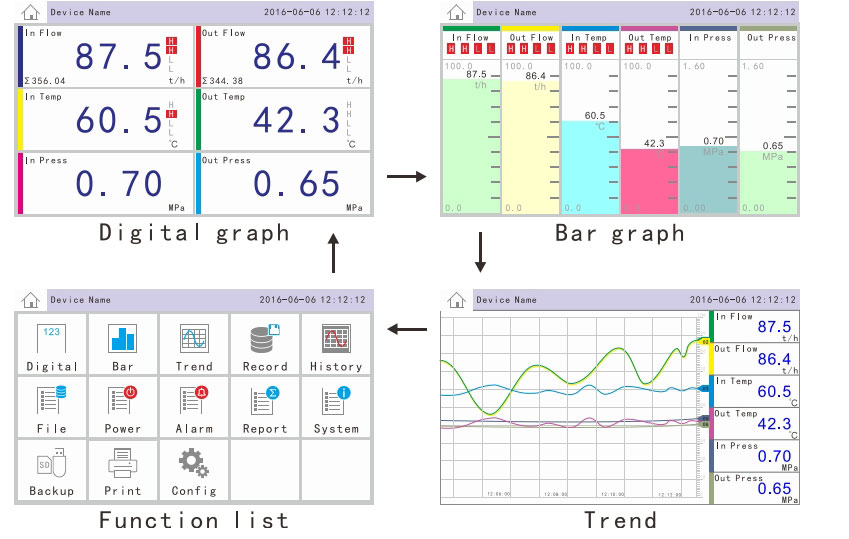

• Antarmuka yang mudah digunakan dengan berbagai mode tampilan, termasuk unit teknik, grafik batang, dan kurva tren untuk memudahkan pemantauan.
• Menu bahasa Inggris 5 tingkat yang fleksibel untuk konfigurasi sistem, dengan perlindungan kata sandi untuk pengaturan parameter.
• Antarmuka komunikasi RS-232/RS-485, memungkinkan pertukaran data PC, konfigurasi komputer host, dan koneksi ke printer serial mini untuk pencetakan data waktu nyata dan status alarm.
• Casing paduan aluminium khusus untuk meningkatkan ketahanan EMI, kemudahan pemasangan, serta desain yang estetis dan praktis.

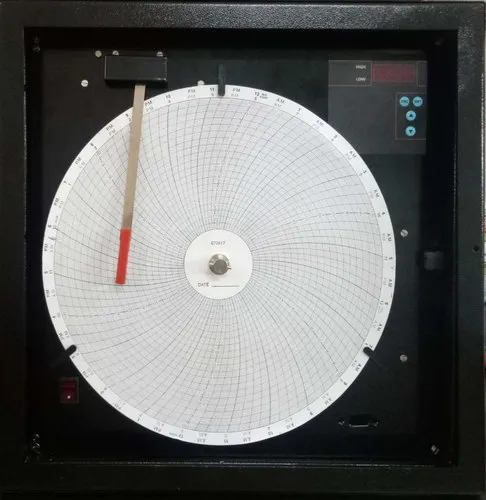

Perekam panel 48 kanal dapat digunakan secara luas di industri kimia, metalurgi, perminyakan, dan industri lainnya, memungkinkan pengambilan sampel, pemantauan, analisis, dan penyimpanan parameter proses industri. Dibandingkan dengan perekam grafik mekanis tradisional, perekam grafis ini menghilangkan masalah seperti kertas macet, kebocoran tinta, struktur mekanis yang rumit, biaya perawatan yang tinggi, dan fungsionalitas yang terbatas, menjadikan perekam universal 48 kanal sebagai instrumen generasi mendatang yang ideal untuk otomasi industri.

Prinsip Kerja Perekam Data Logger 48 Saluran

Papan saluran melakukan pengambilan sampel dan amplifikasi pada setiap sinyal masukan analog, lalu mengirimkannya ke modul konversi A/D. Sinyal tersebut diubah menjadi nilai digital oleh konverter A/D, diproses melalui penyaringan digital, dan disimpan di area penyimpanan data. CPU papan saluran berkomunikasi dengan CPU papan utama setiap 0,2 detik untuk mentransfer data pengukuran. Papan utama memproses data dengan mengubahnya menjadi nilai rekayasa atau kurva yang sesuai (sesuai dengan koordinat tampilan) dan menampilkan informasi di berbagai layar. CPU menyimpan nilai pengukuran di keduanya: RAM (penyimpanan waktu nyata sementara)，kartu memori Flash (retensi data jangka panjang). Sistem melakukan pemeriksaan alarm batas tinggi/rendah dan mengeluarkan status alarm melalui kontak relai berdasarkan pengaturan konfigurasi alarm.

CPU menerima perintah operasi keyboard melalui bus data dan melakukan pemrosesan serta tampilan yang sesuai berdasarkan perintah tersebut. Semua parameter konfigurasi disimpan di EEPROM. Berdasarkan pengaturan cetak, CPU mengirimkan data yang relevan ke printer melalui antarmuka komunikasi RS-232 untuk pencetakan.

Struktur Perangkat Keras Perekam Data Logger 48 Saluran

Perekam grafis 48 kanal ini terdiri dari enam komponen utama: papan utama, papan kanal, layar tampilan, papan ketik, kartu memori, papan keluaran relai, papan komunikasi, dan catu daya. Komponen-komponen ini saling terhubung melalui kabel pita dan slot bus. Seperti yang ditunjukkan pada Gambar 1.

1. Layar Tampilan

Perekam grafik digital dengan 48 saluran input ini dilengkapi layar LCD berwarna dot-matrix beresolusi 800×600 piksel yang mampu menampilkan 128 warna. Hal ini memungkinkan penyajian karakter, grafik, dan tabel berbahasa Inggris.

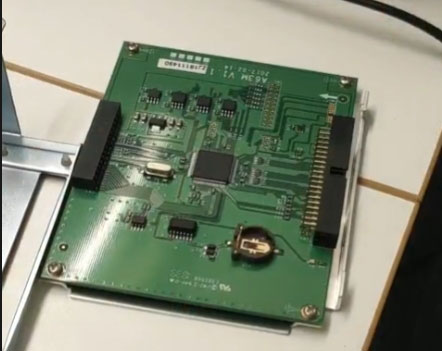

2. Papan Utama

Papan utama terutama terdiri dari sistem mikrokontroler dan unit pengalihan sinyal.

2.1 Sistem Mikrokontroler

Sistem ini menggunakan mikrokontroler 8-bit (80C32 dan 80C31) untuk melakukan pengukuran sinyal, komputasi, tampilan layar, keluaran alarm, dan fungsi komunikasi. Elemen-elemen penting meliputi: CPU, EPROM, RAM WDT (Watchdog Timer): Real-Time Clock (RTC).

Selama pemadaman listrik yang tidak direncanakan, RAM dengan proteksi kegagalan daya akan melindungi pengaturan internal dan data yang terekam dari hilangnya data. Agar perekam digital panel berfungsi dengan baik, data penting dan parameter komunikasi harus dilindungi.

WDT mencegah kerusakan sistem yang disebabkan oleh gangguan eksternal. WDT memastikan operasi tanpa gangguan dengan mengatur ulang CPU dalam jangka waktu yang telah ditentukan jika gangguan menyebabkan CPU atau EPROM mengalami malfungsi.

Pengaturan waktu real-time perekam tanpa grafik 48 kanal ini disediakan oleh RTC. Pengatur waktu internal tidak lagi diperlukan, dan konsumsi sumber daya CPU sangat berkurang karena CPU hanya perlu membaca data jam secara berkala untuk ditampilkan. Untuk menjaga fungsionalitas jam real-time dan melindungi data RAM jika terjadi pemadaman listrik atau shutdown, chip RTC memiliki baterai litium terintegrasi.

Parameter ini meliputi data kalibrasi, jenis sinyal, rentang pengukuran (batas atas/bawah), unit rekayasa, interval pencatatan data, dan ambang batas alarm. Antarmuka dua kabel (I²C) chip meminimalkan konsumsi sumber daya sistem.

2.2 Unit Kontrol Relai

Unit kontrol relai menghasilkan sinyal peralihan untuk relai berdasarkan status keluaran alarm.

3. Papan Saluran

Karena pencatat data 48 saluran menerima sinyal analog standar serta sinyal termokopel dan RTD, unit utama harus melakukan serangkaian fungsi pemrosesan sinyal: Pengalihan multiplekser yang dikontrol mikrokontroler, Penguatan sinyal milivolt, Konversi A/D, Penyimpanan data yang dikonversi (rata-rata aritmatika) dalam memori mikrokontroler yang ditentukan.

Sistem mikrokontroler berkomunikasi secara berkala dengan papan saluran, mengirimkan perintah dan menerima data sampel sambil mempertahankan isolasi antar-saluran.

4. Rangkaian Catu Daya

Perekam 48 kanal tanpa grafik ini menggunakan catu daya switching tegangan rendah untuk meningkatkan efisiensi konversi dan mengurangi konsumsi daya. Sirkuit ini menerima tegangan: 220V AC, 50Hz; 24V DC, untuk mengakomodasi berbagai lingkungan industri. Harap tentukan kebutuhan catu daya utama Anda saat memesan perekam 48 kanal dari silverinstruments.com.

5. Penutup

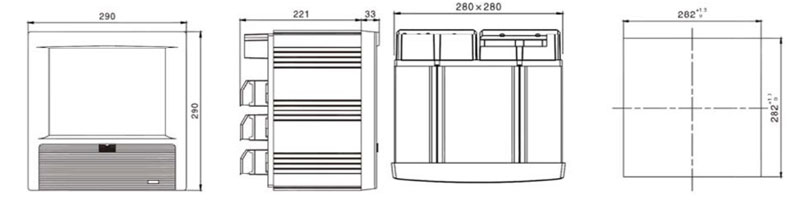

Dibuat dengan profil paduan aluminium khusus, menampilkan dimensi potongan panel 280 mm × 280 mm.

Teknologi Utama perekam universal 48 saluran

1. Masukan Sinyal Universal:

Perekam menerapkan input sinyal universal melalui: Kabel terminal belakang, pengaturan sakelar DIP, dan konfigurasi menu sistem. Prinsip Pengoperasian (Lihat Gambar 2):

Konfigurasi status sakelar (S1/S2): Sinyal termokopel: S2 terbuka, S1 tertutup; Sinyal standar: S1 terbuka, S2 tertutup; Sinyal RTD: S1 dan S2 keduanya terbuka.

2. Pengambilan Sampel RTD

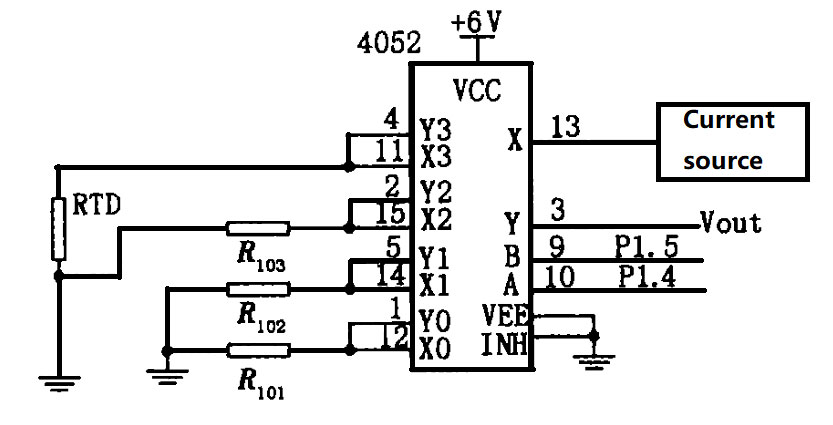

Instrumen ini menggunakan sakelar analog untuk pemilihan kanal selama pengambilan sampel RTD. Untuk mengkompensasi resistansi aktif yang tidak diketahui dan bervariasi pada sakelar analog: Solusi Desain Sirkuit (Lihat Gambar 3):

• R101/R102 mewakili batas resistansi atas/bawah RTD
• Sumber arus menghasilkan tegangan melintasi RTD/resistor referensi
• Pengukuran tegangan di terminal Y menghilangkan efek resistansi sakelar
• Presisi dipertahankan dengan mengukur tegangan pra-sakelar

Spesifikasi Teknis perekam tanpa kertas 48 saluran

Kesalahan dasar: ±0,2%;
Kesalahan pemutaran historis: ±0,1%;
Kesalahan alarm: ±0,1%;
Kesalahan pengulangan: 0,1%;
Kesalahan pengulangan alarm: 0,1%;
Antarmuka serial: RS-232;
Catu daya: AC 220V ±15% atau DC 24V.

Sebagai kesimpulan

Perekam tanpa kertas berwarna dengan 48 input saluran universal ini memiliki fitur-fitur unggulan, termasuk penerapan yang luas, pengoperasian tampilan yang mudah digunakan, akurasi tinggi dan keandalan, serta fungsionalitas yang mumpuni—jauh melampaui perekam kertas atau perekam tinta tradisional. Perekam elektronik ini sangat cocok untuk pengukuran dan perekaman parameter proses di berbagai industri seperti perminyakan, kimia, pengolahan makanan, pasokan air, dan pengolahan air limbah. Dengan kinerjanya yang luar biasa dan harga terjangkau dari silverinstruments.com, perekam panel canggih ini diperkirakan akan semakin penting dalam proses produksi otomatis.
