Pengukur aliran kriogenik satu inci berarti: pengukur aliran dengan ukuran DN25 (satu inci) untuk mengukur media secara akurat pada aplikasi suhu sangat rendah minus 273 °C.

Dalam bidang pengukuran industri, ketika suhu turun tajam hingga minus 273 derajat Celsius di lingkungan yang sangat dingin, flow meter biasa sering kali tidak berdaya. Misalnya, flowmeter turbin cair hanya dapat mengukur cairan pada suhu minimum -20 derajat Celsius. Pada titik ini, flowmeter suhu sangat rendah Coriolis 1 inci menjadi alat pilihan bagi para insinyur. Perangkat ini, yang mengadopsi prinsip pengukuran canggih, dapat mempertahankan operasi yang stabil dalam kondisi ekstrem di mana sebagian besar instrumen akan membeku.

Mengapa memilih prinsip Coriolis untuk mengukur media suhu sangat rendah?

Pengukur aliran Coriolis bekerja dengan mengukur gaya Coriolis yang dihasilkan oleh fluida dalam tabung bergetar, yang tidak bergantung pada suhu fluida, sehingga menjadikannya pilihan ideal untuk pengukuran suhu sangat rendah.

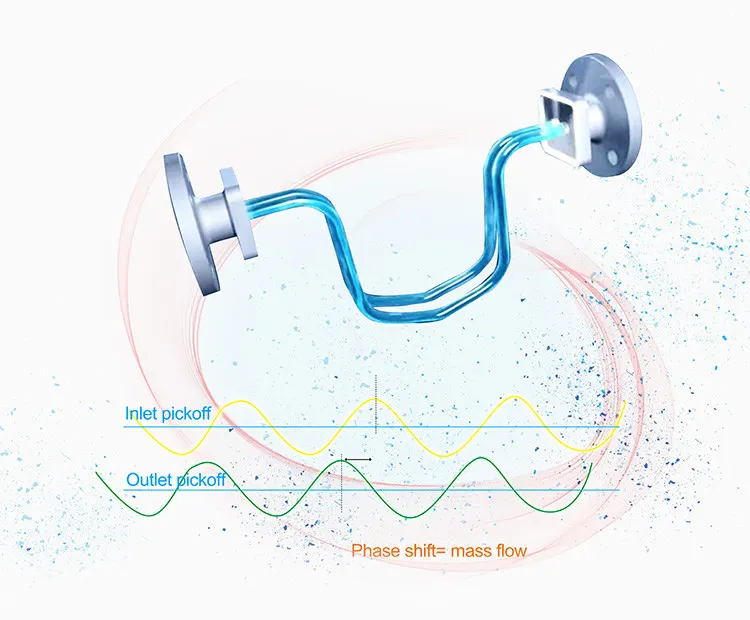

Cara kerja pengukur aliran kriogenik 1 inci

Ketika nitrogen cair, metana cair, dan media lain mengalir melalui tabung pengukur yang bergetar, tingkat distorsi tabung sebanding dengan laju aliran massa, sedangkan frekuensi getaran mencerminkan kepadatan fluida. Kemampuan pengukuran ganda ini memungkinkan flowmeter Coriolis tidak hanya mengukur laju aliran, tetapi juga secara bersamaan memantau kepadatan dan suhu media.

Media suhu ultra rendah mana yang memerlukan flowmeter khusus ini?

Flowmeter suhu ultra rendah Coriolis 1 inci umumnya digunakan untuk mengukur media berikut:

-Liquefied Natural Gas (LNG): Komponen utamanya adalah metana cair (LCH4), yang suhunya sekitar -162 °C dan digunakan untuk penyimpanan dan transportasi energi.
-Metana cair (LCH4): -161,5 °C, digunakan sebagai bahan bakar bersih dan bahan baku kimia
-Nitrogen cair (LN2): -196 °C, digunakan dalam pembekuan makanan, medis, dan aplikasi industri
-Oksigen Cair (LOX): -183 °C, digunakan dalam bidang medis dan kedirgantaraan
-Argon cair: -186 °C, perlindungan pengelasan dan penggunaan laboratorium
-Karbon dioksida cair: -78,5 °C, sistem pengolahan makanan dan pemadam kebakaran
-Hidrogen Cair: -253 °C, Bahan Bakar Dirgantara dan Penelitian Energi Baru

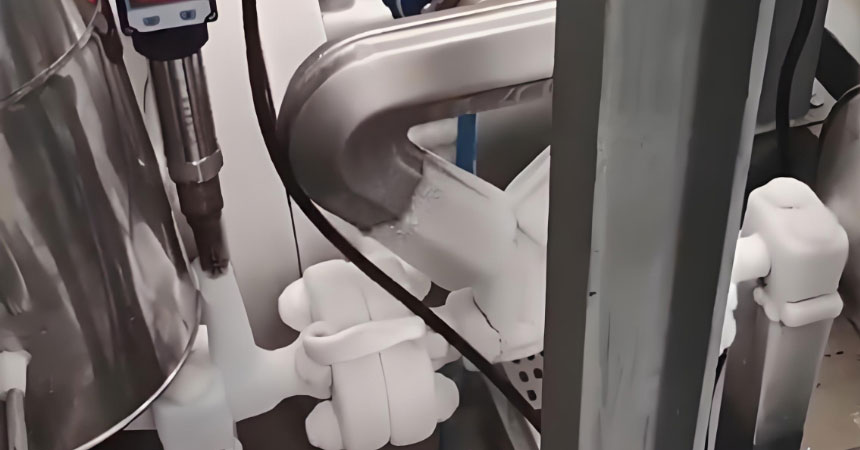

Media kriogenik ini banyak digunakan dalam bidang-bidang seperti peralatan pemisahan udara, stasiun pengisian bahan bakar LNG, sistem penyimpanan dan transportasi metana, laboratorium suhu rendah, manufaktur semikonduktor, sistem bahan bakar kedirgantaraan, dan bahan kimia khusus. Misalnya, di stasiun pengisian bahan bakar LNG, meteran aliran suhu sangat rendah berukuran 1 inci dapat memenuhi kebutuhan pengukuran aliran metana cair tanpa menyebabkan kehilangan tekanan pipa yang berlebihan.

Parameter teknis utama flowmeter suhu ultra rendah

Flowmeter suhu ultra rendah Coriolis 1 inci biasanya memiliki indikator kinerja berikut:

- Kisaran aliran untuk meter aliran Coriolis DN25 (1 inci): 13 t/jam, 7,96 lb/s, 217 kg/menit,
- Kisaran suhu: -273°C hingga +450 °C (desain khusus dapat mencapai suhu yang lebih rendah)
- Peringkat tekanan: berkisar dari ANSI 150 # hingga 1500 #, bergantung pada persyaratan aplikasi, dapat dibuat menjadi pengukur aliran tekanan tinggi , seperti peringkat tekanan 1000 psi, 10000 psi.
- Tingkat akurasi: Laju aliran massa ± 0,1%~0,5%, pengukuran densitas ± 0,0005 g/cm³
- Pemilihan material: Baja tahan karat 316L adalah material utama, dan diperlukan perlakuan penyegelan khusus untuk aplikasi metana cair. Ada juga material yang dapat dipilih untuk material bagian basah sensor suhu sangat rendah 1 inci, seperti Hastelloy, paduan nikel tinggi, paduan titanium, material tantalum, dll.
- Tingkat perlindungan: biasanya IP67, versi anti-ledakan opsional (terutama penting untuk pengukuran metana), silverinstruments.com memiliki cairan kriogenik DN25 bersertifikat ATEX.
- Sinyal keluaran: 4-20mA , pulsa, MODBUS, HART, Profibuds-DP dll.
- Persyaratan Daya: 24VDC atau 220VAC

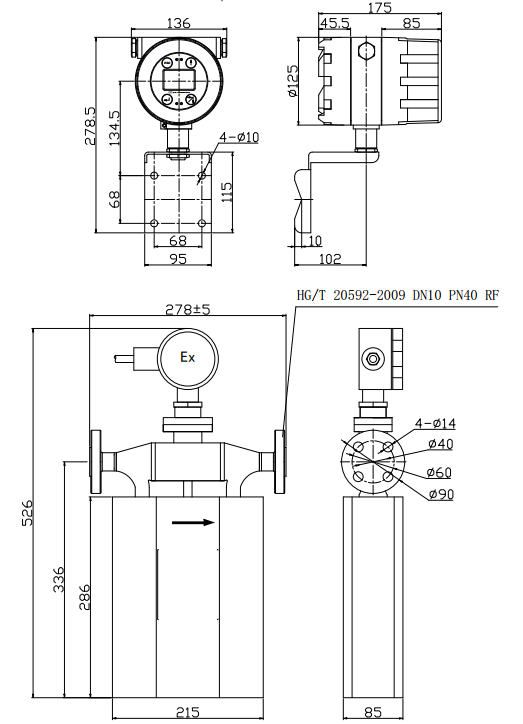

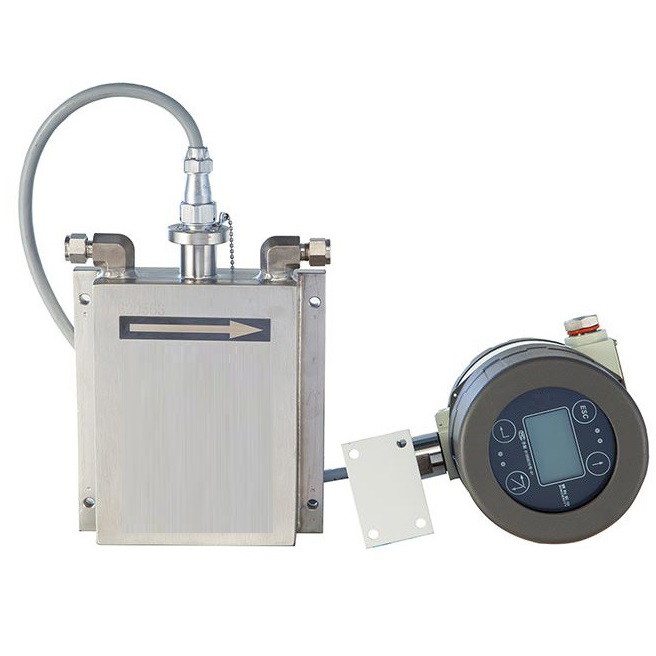

- Gambar untuk flow meter suhu ultra rendah 1 inci

Perlu dicatat bahwa model yang digunakan untuk pengukuran metana cair memberikan perhatian khusus pada keamanan antiledakan (pengukur aliran massa bersertifikasi ATEX) dan kinerja penyegelan. Tabung pengukur akan mengadopsi desain berdinding tipis untuk meningkatkan sensitivitas, dan seluruh bagian sensor akan memiliki lapisan isolasi vakum untuk mencegah masuknya panas eksternal.

Dengan berkembangnya energi bersih dan teknologi mutakhir, permintaan untuk pengukuran aliran suhu sangat rendah terus meningkat. Flowmeter suhu sangat rendah Coriolis 1 inci menjadi konfigurasi standar dalam aplikasi yang menuntut ini karena akurasi dan keandalannya yang sangat baik. Baik itu untuk memastikan pengisian ulang bahan bakar metana cair yang tepat atau memastikan pengukuran propelan oksigen cair untuk roket, para ahli pengukuran yang "tidak takut dingin" ini diam-diam memainkan peran kunci.
