Perekam Tanpa Kertas 8 Saluran

Bagaimana perekam tanpa kertas 8 saluran dikembangkan.

Perekam adalah perangkat sekunder yang sangat umum dalam instrumen otomatisasi.

Meskipun penggunaan sistem kontrol komputer telah mengurangi pangsa pasar perekam, instrumen masih banyak digunakan dalam berbagai perangkat kecil dan menengah, dan dapat diprediksi bahwa instrumen tersebut tidak akan sepenuhnya digantikan oleh komputer dalam jangka waktu yang cukup lama. Saat ini, perekam kertas mekanis yang banyak digunakan memiliki serangkaian masalah, seperti beban kerja perawatan harian yang besar, biaya operasional yang tinggi, keandalan yang buruk, aplikasi yang tidak fleksibel, dan ketidakmampuan untuk memproses dan memanfaatkan informasi.

Mesin perekam kertas membutuhkan pekerjaan perawatan besar.

Oleh karena itu, banyak produsen perekam tanpa kertas telah berkomitmen untuk menggunakan teknologi baru guna meningkatkan kinerja perekam, seperti teknologi mikrokomputer, teknologi kepala termal, teknologi inkjet, dan lain-lain. Sejak tahun 1990-an, dengan perkembangan teknologi sirkuit terpadu skala ultra besar dan teknologi layar grafis kristal cair, produsen instrumen otomatisasi utama di luar negeri telah mulai mengembangkan generasi perekam baru - perekam tanpa kertas dan tanpa catatan. Kemunculannya telah membangkitkan minat besar dari pengguna domestik dan produsen instrumen, dan juga menandai kedatangan era perekaman tanpa kertas. Perekam tanpa kertas dengan 8 saluran pun dikembangkan.

Status Pengembangan Perekam Tanpa Kertas di Luar Negeri

Sekitar tahun 1992, banyak perusahaan asing meluncurkan perekam akuisisi data, di antaranya yang paling representatif adalah perekam tanpa kertas Datavis A dari Hartmann Laon (H&B) di Jerman dan perekam tanpa kertas dari Panny&Giles Teletrend di Inggris. Perekam tanpa kertas Teletrend 2 memiliki ukuran standar 144 × 144 mm dan dilengkapi dengan drive disk 3,5 inci yang sepenuhnya kompatibel dengan PC. Mudah untuk mentransfer atau menyimpan data dari tabel ke disk, dan dapat menyimpan data kerja dari satu hari hingga 640 hari (tergantung pada interval perekaman). Ia memiliki fungsi tampilan grafik batang empat saluran, tampilan digital, dan tampilan kurva tren jangka menengah. Mode kerja perekam grafik tanpa kertas dapat dipilih melalui konfigurasi perangkat lunak. Fitur terbesarnya adalah penggunaan tabung osiloskop berwarna sebagai tampilan, yang memiliki fungsi tampilan warna.

Perekam tanpa kertas Datavis A dari H&B (³) mengadopsi casing kecil berukuran 72 × 144 mm dan layar grafis LCD monokrom dengan resolusi 92 × 200 sebagai tampilan. Perangkat ini memungkinkan empat saluran input sinyal standar dan juga memiliki tiga fungsi utama: tampilan grafik batang, tampilan digital, dan tampilan tren historis. Konfigurasi lengkap dan pengoperasian normal di bawah petunjuk bahasa Jerman, Inggris, atau Prancis, dengan antarmuka komunikasi standar.

Perekam Tanpa Kertas China sedang mengembangkan

Perekam tanpa kertas di China berkembang pesat.

Pengembangan perekam grafik tanpa kertas di Tiongkok berlangsung hampir bersamaan dengan di negara-negara asing. Pusat Penelitian Rekayasa Otomasi Industri Nasional Universitas Zhejiang memimpin dalam menginvestasikan sejumlah besar tenaga kerja dan sumber daya material dalam pengembangan perekam tanpa kertas pada awal tahun 1990-an, dan menyelesaikan pekerjaan pengembangannya pada Juni 1994. Kemudian memasuki tahap uji lapangan, memulai produksi massal pada tahun 1995, dan memasarkannya di dalam negeri. Perekam data 8 saluran telah ditemukan sejak saat itu.

Konstruksi perekam data digital 8 saluran

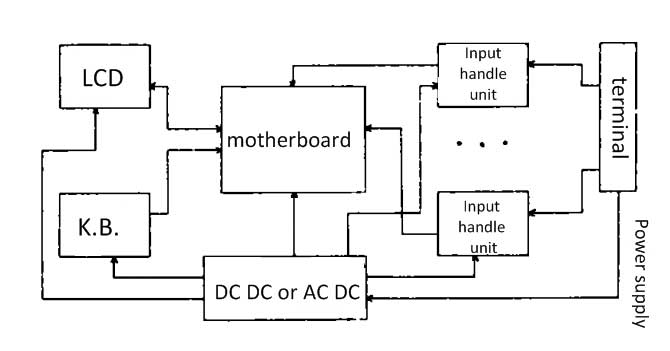

Perekam tanpa kertas 8 saluran terdiri dari lima bagian utama.

a. Motherboard: Motherboard memiliki CPU, 32K ROM, 512K RAM, dll.

b. Layar tampilan grafis LCD: Meng采用 layar grafis monokrom dengan lampu latar, sehingga dapat berfungsi di tempat gelap.

c. Papan ketik: Papan ketik membran dengan beberapa tombol yang dapat menyelesaikan konfigurasi dan fungsi pengoperasian normal.

d. Unit catu daya: memungkinkan catu daya 24VDC atau 220VAC 50Hz, dengan daya kurang dari 5W.

e. Unit pemrosesan input: sinyal input maksimum 8 saluran diproses melalui fase. Setelah diproses oleh unit pemrosesan input yang sesuai, sinyal tersebut menjadi sinyal standar internal yang terpadu. Semua unit pemrosesan input menggunakan input terisolasi dan memiliki fungsi pergeseran nol dan penyesuaian rentang.

Perekam akuisisi data 8 saluran: Fungsi dan Parameter Teknis

a. Input. Sinyal input: Perekam tanpa kertas panel 8 saluran, memungkinkan semua jenis sinyal untuk dimasukkan secara langsung. Sinyal input meliputi: 0-10mA, 0-5V, 4-20mA, 0-20mA, 1-5VDC, termokopel (E, K, S, B, dll.), termistor (Pt100, Cu50), dan sinyal frekuensi. Saluran input, dapat dikombinasikan secara bebas oleh pengguna, dan memungkinkan berbagai jenis input sinyal untuk setiap titik.

Perekam tanpa kertas 8 saluran hampir menerima semua jenis sinyal.

b. Tampilan ganda. Saluran yang sama dapat menampilkan baik sebagai persentase maupun sebagai kuantitas, sehingga sangat memudahkan untuk memantau parameter.

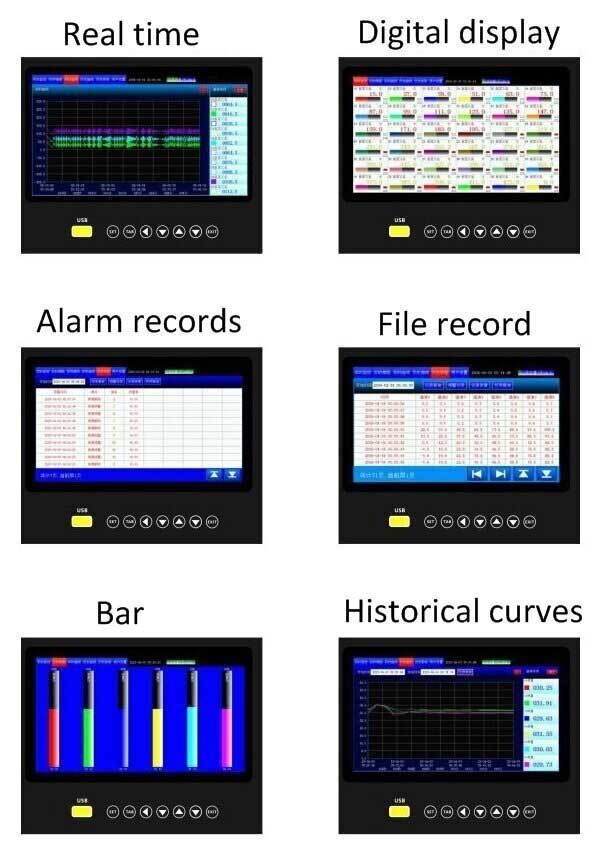

c. Tampilan tren waktu nyata. Pada halaman yang sama, dua kurva dapat ditampilkan secara bersamaan. Interval perekaman yang berbeda dapat dipilih melalui konfigurasi, dan skala waktu dapat disesuaikan untuk memperbesar atau memperkecil tampilan kapan saja.

d. Tampilan tren historis. Sesuai dengan interval perekaman yang berbeda, dimungkinkan untuk mengingat kurva tren mulai dari beberapa hari hingga beberapa bulan, dan ingatan terpendek dapat dilakukan dalam waktu 40 detik, dari awal hingga akhir.

e. Bagan batang. Indikasi bagan batang 8 saluran, nyaman untuk pengamatan jarak jauh, dan juga memiliki tanda pengaturan alarm batas atas dan bawah, yang dapat memahami situasi alarm setiap saluran secara tepat waktu.

f. Menampilkan kurva dalam mode dinamis penuh. Dalam resolusi terbatas, secara otomatis memperbesar atau memperkecil berdasarkan fluktuasi aktual setiap saluran untuk memastikan akurasi tampilan tertinggi.

g. Fungsi tampilan digital. Dua grafik batang horizontal, nomor label, dan nilai pengukuran empat digit 20 × 20 mm (besaran teknik) dari dua saluran dapat ditampilkan pada layar yang sama, dan memiliki fungsi tampilan berulang otomatis dan tampilan manual.

h. Fungsi alarm. Semua perekam proses 8 saluran memiliki fungsi alarm batas atas dan bawah, dan pengaturan alarm batas atas dan bawah dapat diatur secara bebas melalui konfigurasi. Alarm saluran apa pun akan ditunjukkan dalam bahasa Inggris pada layar tampilan tren waktu nyata, dan kontak konversi alarm akan beralih, sehingga mudah dihubungkan dengan sistem alarm.

i. Konfigurasi. Fungsi konfigurasi menyediakan tiga layar konfigurasi yang sepenuhnya terlokalisasi, yang dapat dikonfigurasi tanpa pelatihan. Fungsi konfigurasi tersebut meliputi:

• Konfigurasi halaman: Dua saluran apa pun dari 8 saluran
Dapat ditampilkan di halaman yang sama
•Interval perekaman: dibagi menjadi 9 level, 1/2/4/8/20/40
Detik dan 1/2/4 menit
•Jumlah saluran: 2/4/6/8 saluran
·Jenis sinyal masukan
·Rentang pengukuran
·Batas atas dan bawah alarm
·Konstanta waktu penyaringan input
Apakah ini pencabutan akar?
•Jam: Tahun/Bulan/Hari, Jam/Menit/Detik
• Modifikasi kata sandi pengguna

j. Perekaman. Setiap saluran dapat merekam 61440 titik data, sehingga totalnya menjadi 491520 titik data di 8 saluran; Durasi penyimpanan data ditentukan oleh interval perekaman, mulai dari minimal 17 jam hingga maksimal 170 hari. Semakin lama interval perekaman, semakin lama waktu penyimpanannya.

k. Perlindungan terhadap pemadaman listrik. Semua data yang terekam dan informasi konfigurasi tidak akan hilang akibat pemadaman listrik, dengan masa perlindungan hingga enam bulan.

l. Jam waktu nyata. Tabel ini menyediakan jam kalender berusia seabad yang masih dapat menghitung waktu secara normal bahkan setelah terjadi pemadaman listrik.

m. Komunikasi. Menyediakan dua port komunikasi RS-232C atau RS-485, yang dapat dengan mudah bertukar informasi dengan komputer biasa. Sesuai kebutuhan pengguna, perangkat lunak pemrosesan PC dapat disediakan, termasuk modul fungsional seperti pencetakan tabel, pencetakan kurva, analisis data, tampilan kurva, dan penyimpanan data. Saat ini silverinstruments.com menawarkan perekam tanpa kertas E-thernet 8 saluran.

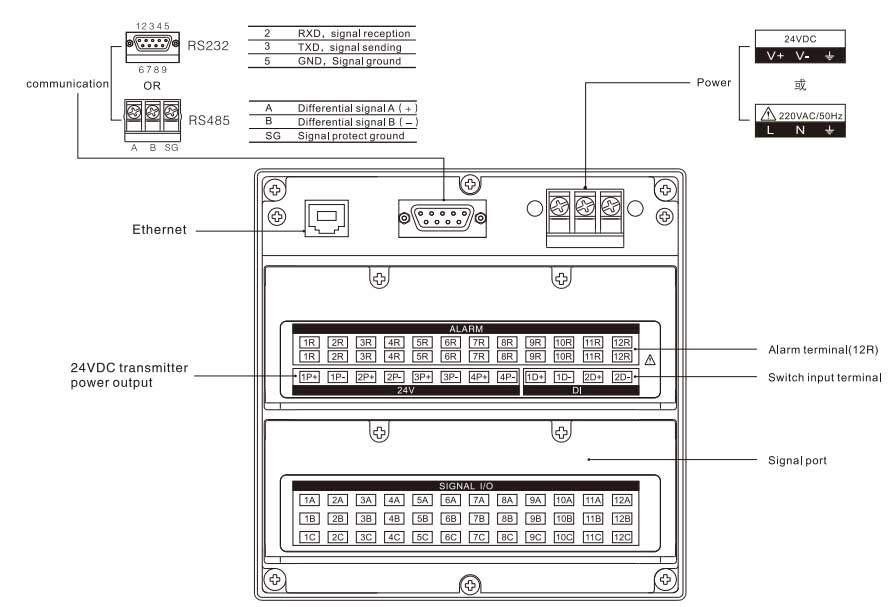

Komunikasi RS485 atau RS232

n. Enkripsi. Berikan kata sandi 6 digit, informasi konfigurasi hanya dapat dimodifikasi dan kata sandi dapat diatur ulang dengan memasukkan kata sandi tersebut.

o. Akurasi tampilan waktu nyata untuk besaran teknik ± 0,1%, akurasi tampilan kurva ± 0,4%, akurasi recall ± 0,4%, grafik batang ± 0,5%

Perekam tanpa grafik 8 saluran dengan lampu latar. Dilengkapi dengan fungsi lampu latar, memungkinkan penggunaan di lingkungan yang benar-benar gelap atau remang-remang.

q. Catu daya. DC 24V ± 10%, 200mA; AC 220V ± 10%, 5VA, 50Hz.

Ukuran: 144 × 144 × 249 mm atau ukuran lebih besar

Karakteristik dan aplikasi perekam tanpa kertas 8 saluran

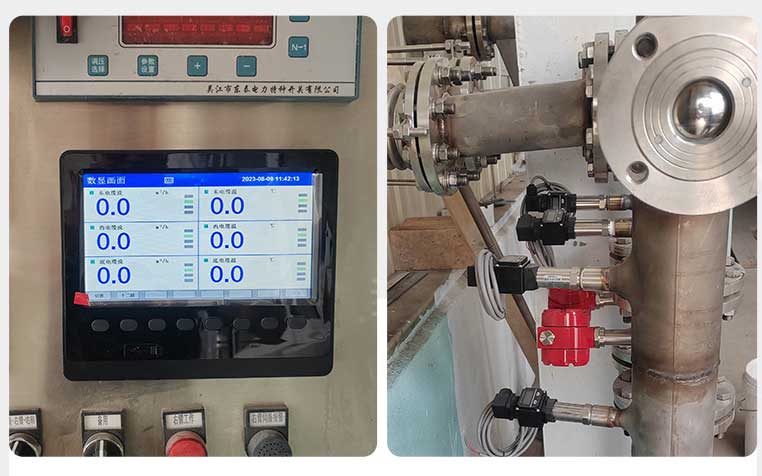

Penerapan luas perekam tanpa kertas

Perekam tanpa kertas dengan 8 input saluran, sebagai perekam generasi baru yang menggabungkan teknologi mikroprosesor, penyimpanan berkapasitas sangat besar, dan teknologi layar LCD grafis, memiliki karakteristik yang sangat jelas:

Keandalan tinggi
Perekam kertas tradisional selalu bergantung pada penggerak servo dan mekanisme transmisi, sehingga menjadikannya instrumen dengan tingkat kegagalan tertinggi dan beban kerja perawatan terbesar di antara semua instrumen sekunder; Perekam tanpa kertas dan tanpa catatan menjadikan perekam sebagai instrumen elektronik sepenuhnya, tanpa komponen transmisi mekanis di dalamnya, dan keandalannya akan sangat meningkat.

Tidak perlu perawatan harian pada perekam grafik tanpa kertas industri 8 saluran.
Perekam biasa tidak dapat berfungsi tanpa kertas dan pena, yang merupakan barang habis pakai yang perlu diganti secara berkala, sehingga meningkatkan beban kerja perawatan harian. Perekam tanpa kertas dengan 8 input saluran sepenuhnya menghilangkan kertas dan pena, sehingga tidak perlu diganti, dan sangat mengurangi beban kerja teknisi instrumen.

Biaya operasional harian adalah nol.
Biaya operasional harian perekam biasa mencakup dua bagian utama: pertama, penggantian kertas dan pena, yang merupakan bagian besar dari biaya, seperti perekam inkjet terbaru yang diluncurkan di pasaran, yang membutuhkan penggantian dua kepala inkjet dan satu kotak kertas perekam per tahun, dengan total sekitar 2000 yuan; kedua, penggantian dan perawatan komponen mekanis yang bergerak. Perangkat tanpa kertas dan perekam catatan tidak memerlukan biaya untuk mengganti kertas dan pena, dan masa pakai komponen elektronik jauh lebih lama daripada komponen mekanis yang bergerak. Dalam masa pakai normal, tidak perlu mengeluarkan uang untuk mengganti komponen elektroniknya.

Keragaman Fungsional
Ini sudah jelas. Seperti yang disebutkan sebelumnya, perekam grafik tanpa kertas 8 saluran ini adalah produk yang menggabungkan CPU, penyimpanan berkapasitas sangat besar, dan teknologi tampilan grafis cair. Ia memiliki fungsi yang tak tertandingi oleh perekam biasa:
a. Fungsi tampilan berbentuk batang dengan resolusi tinggi
b. Fungsi tampilan digital dengan ukuran font besar
c. Fungsi pemanggilan kurva yang praktis dan sangat presisi
d. Fungsi kompresi dan amplifikasi untuk menampilkan kurva
e. Antarmuka konfigurasi yang sangat ramah
f. Menciptakan kondisi untuk pemrosesan ulang, pengolahan, dan pemanfaatan data, seperti melakukan analisis sistem, pemodelan, dan lain sebagainya.

Performa tinggi namun dengan harga terjangkau.
Karena fungsionalitasnya yang kuat dan tidak memerlukan biaya operasional harian, harga penggunaan komprehensifnya jauh lebih rendah daripada perekam biasa.
Karena berbagai keunggulannya, perekam tanpa grafik telah menarik perhatian besar dari para pengguna, dan dapat diprediksi bahwa perangkat ini akan diterima secara luas oleh pengguna dalam waktu dekat.
