SILVER AUTOMATION INSTRUMENTS LTD.

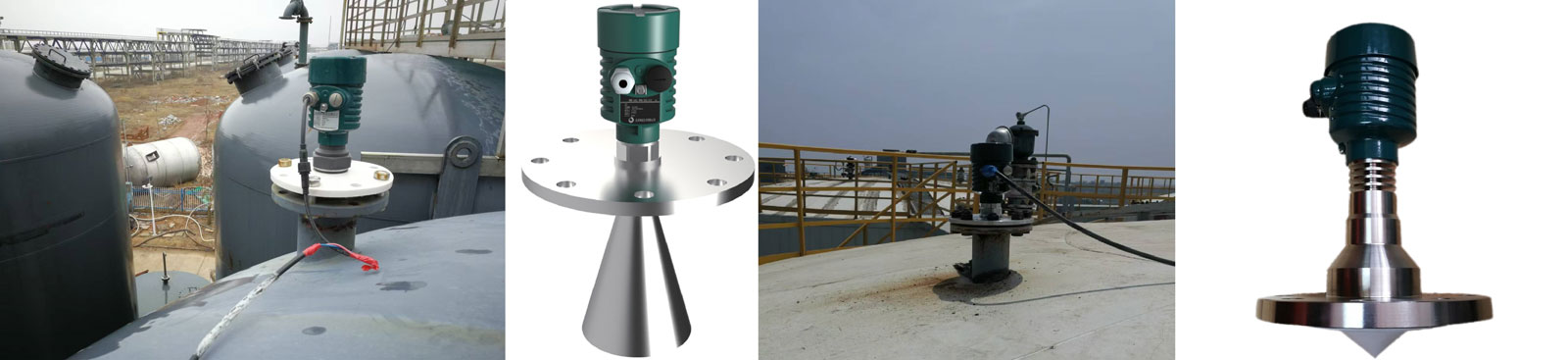

Pemancar level radar

Pabrik level radar di Tiongkok menawarkan pengukur level radar non-kontak atau GWR, keluaran 4-20mA/HART. Untuk cairan & padatan. Manufaktur bersertifikat ATEX & CE. radar level measurement

Pemancar level radar adalah perangkat yang digunakan untuk mengukur level cairan. Karena presisi dan akurasinya yang tinggi, pemancar level tipe radar ini banyak digunakan secara komersial.


Prinsip kerja

Prinsip kerja pemancar level radar sangat mirip dengan pemancar level ultrasonik, dan satu-satunya perbedaan adalah indikator level radar menggunakan gelombang radio, bukan gelombang ultrasonik. Pemancar ini terdiri dari tiga bagian.
  • 1- Sebuah pemancar
  • 2- Antena
  • 3- Penerima sinyal

Pemancar ini terpasang di bagian atas tangki berisi cairan yang akan diukur. Bagian pemancar perangkat ini memancarkan gelombang yang dikenal sebagai gelombang radio dan sangat mirip dengan gelombang mikro. Begitu gelombang elektromagnetik ini mengenai permukaan cairan, gelombang tersebut dipantulkan ke arah yang berlawanan. Gelombang ini kemudian memasuki antena dan dideteksi oleh penerima. Waktu tempuh, yaitu waktu yang dibutuhkan gelombang ini untuk menempuh jarak tertentu, kemudian digunakan untuk menghitung ketinggian cairan.

Jenis-jenis pemancar level radar

Beberapa radar menggunakan pemandu gelombang untuk mengarahkan gelombang ke arah cairan yang tepat di dalam tangki, sementara yang lain hanya memancarkan gelombang frekuensi tinggi ini di ruang terbuka. Berdasarkan perbedaan ini, pemancar ini dibagi menjadi dua jenis.

1- Pemancar level radar gelombang terpandu

Pemancar ini menggunakan gelombang pemandu untuk mengarahkan gelombang radio dan membantu mengatasi hilangnya gelombang. Mereka menyalurkan gelombang dalam garis lurus menuju permukaan cairan, sehingga membantu pengukuran yang presisi.

2- Pemancar level radar non-kontak

Pemancar radar nonkontak menggunakan antena untuk mengarahkan dan menerima gelombang. Oleh karena itu, pemancar ini memiliki risiko kehilangan sinyal. Namun, struktur pemancar ini lebih sederhana dan perambatan sinyal terjadi di ruang terbuka.

Fitur

  • Sensor level kontinu - Radar memancarkan gelombang elektromagnetik, dan probe hampir tidak terpengaruh oleh suhu, tekanan, gas, dll.
  • Aplikasi luas-dapat digunakan untuk mengukur cairan, bubur, biji-bijian, padatan, bubuk, dll.
  • Kemampuan penginderaan yang senyap dan dapat disesuaikan sendiri
  • Akurasi pengukuran yang lebih tinggi hingga jarak 100 kaki.
  • Pemancar dapat memvariasikan amplitudo gelombang.
  • Mereka juga dapat menganalisis bentuk gema.
  • Bentuk tangki dan fitur lingkungan lainnya tidak memengaruhi pengukuran.

Aplikasi Transduser Level Radar

Pemasangan tanpa kontak dan top-down serta akurasi pengukurannya menjadikannya alat pengukur level yang sangat berguna. Oleh karena itu, pemancar ini digunakan dalam industri pengolahan makanan, pengelolaan air dan bahan bakar, pertambangan, pengelolaan asam, salinitas, dan air limbah, serta industri lainnya. Pemancar level ini sangat mampu mengukur level cairan korosif dan bersih di dalam tangki.

Sensor level untuk padatan

Pemancar level radar juga merupakan jenis sensor level untuk zat padat . Ia dapat mengukur zat padat curah, bubuk, biji-bijian, bijih, zat padat granular, selimut lumpur, dan sebagainya di dalam silo, tangki, penampung bubuk, atau bejana lain. Ia merupakan pemancar level zat padat berbiaya rendah untuk deteksi level berkelanjutan. Radar 26G Hz merupakan teknologi pengukuran level zat padat yang andal. Pengukuran level tidak terpengaruh oleh suhu zat padat, tekanan, debu, atau kebisingan.

Pemancar level radar gelombang terpandu

Tinjauan umum pemancar level tipe radar terpandu

Pemancar ini adalah pemancar level tipe radar yang memanfaatkan gelombang terpandu untuk memancarkan gelombang elektromagnetik dari pemancar. Tujuan penggunaan radar gelombang terpandu adalah untuk menyalurkan gelombang dengan tepat guna menghindari kehilangan sinyal yang dapat memengaruhi pengukuran. Sensor level radar ini dipasang di sisi atas tangki dan probe-nya dicelupkan ke dalam cairan. Oleh karena itu, ini bukan alat pengukur level non-kontak. Gelombang dipancarkan melalui probe level dan ketika mengenai permukaan cairan, gelombang tersebut dipantulkan kembali ke dalam probe. Prinsip kerja keseluruhannya sama dengan transmisi level radar.

Aplikasi pemancar level GWR

Pemandu gelombang elektromagnetik yang terkontrol mencegah hilangnya sinyal, sehingga akurasi pengukuran meningkat pesat. Sensor level radar gelombang terpandu ini sangat cocok untuk pengukuran level antarmuka cairan seperti air dan minyak, serta mengukur melalui busa. Perangkat ini tidak terpengaruh oleh kepadatan, suhu, dan tekanan tinggi, sehingga memungkinkan aplikasi yang luas. Penggunaan utama pemancar ini adalah dalam industri minyak, gas, petrokimia, dan industri proses lainnya.


PRODUCT_CATEGORY

  • Pengukur Level Radar 80G
    Pengukur Level Radar 80G

    Pengukur level radar 80G adalah perangkat canggih dan sangat akurat yang dirancang untuk mengukur level berbagai material dalam tangki, silo, dan kontainer lainnya. Modulasi frekuensi kontinu ...

  • Sensor level tangki radar
    Sensor level tangki radar

    Prinsip Pemancar ini memungkinkan pengukuran tingkat cairan, gas, dan padatan curah dalam wadah atau tangki logam. Terima kasih atas adalah situs instalasi mereka. Pemancar mengirimkan radio ...

  • Pemancar Tingkat Radar Gelombang Terpandu
    Pemancar Tingkat Radar Gelombang Terpandu

    Pulsa gelombang mikro frekuensi tinggi bergerak di sepanjang komponen pendeteksi (tali atau batang baja) dan memantulkan ketika menyelubungi permukaan produk. Waktu dari emisi ke penerimaan sebanding dengan jarak ...

  • Instrumen Level Radar Pulsa 26GHz
    Instrumen Level Radar Pulsa 26GHz

    Pemancar tingkat radar seri SKRD90 dirancang untuk digunakan sebagai instrumen pengukuran level non-kontak dan kontinyu dari pulp cair dan padatan curah.

  • 6.8 Level Instrumen Radar Denyut Nadi
    6.8 Level Instrumen Radar Denyut Nadi

    Pemancar tingkat radar seri SKRD50 mengadopsi teknologi frekuensi transmisi 6,8 GHz; itu adalah jenis perangkat pengukuran tingkat non-kontak dan terus menerus. SKRD 50 seri pemancar tingkat radar menghasilkan sinyal analog 4-20mA;

  • Pemancar tingkat radar non-kontak
    Pemancar tingkat radar non-kontak

    Pemancar ini memungkinkan pengukuran tingkat radar tanpa kontak dengan cairan dan tidak ada probe yang digunakan, ini adalah pengukuran tingkat nonkontak. Transduser level ini bekerja pada dua prinsip yang berbeda. ...

  • Sensor tingkat cairan radar
    Sensor tingkat cairan radar

    Sensor level cair radar digunakan untuk mengukur tingkat cairan dalam tangki. Gelombang radio yang dipancarkan melalui transceiver diarahkan ke permukaan cairan. Sebagai kepadatan ...

  • Sensor ketinggian air radar
    Sensor ketinggian air radar

    Radar ketinggian air ini bekerja dengan prinsip yang sama dari pemancar level ultrasonik kecuali gelombang yang digunakan adalah gelombang radio dan dirancang untuk pengukuran ketinggian air.
