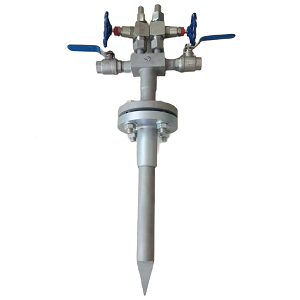

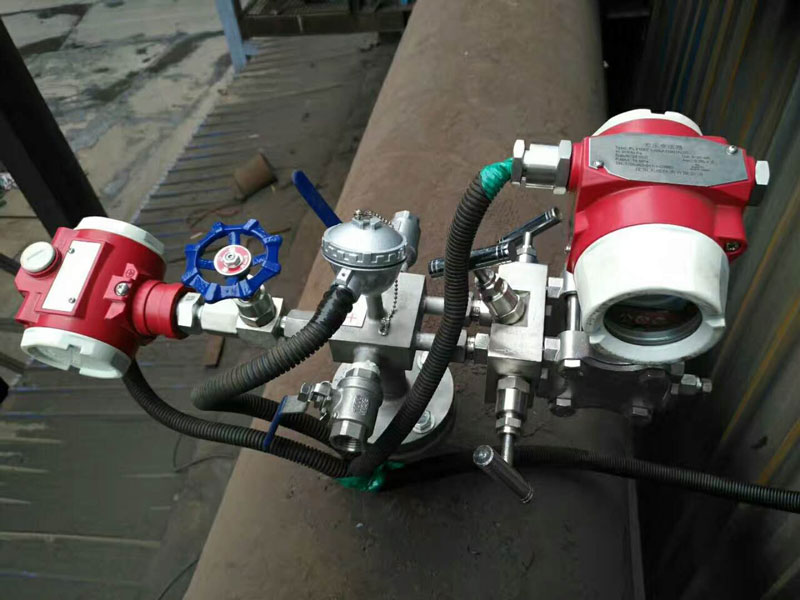

Pengukur Aliran Pitoba

1. Ikhtisar Produk

Pitoba Flow Meter adalah flowmeter tabung Pitot rata-rata yang dirancang untuk pengukuran aliran gas, uap, dan cairan yang andal dalam proses industri.

Sangat cocok untuk media yang keras dan kotor seperti gas buang, gas oven kokas, gas tanur sembur, dan gas batu bara yang mengandung debu, tar, atau kontaminan lainnya.

Media yang diukur secara umum meliputi:

• Gas: udara (udara primer/sekunder), oksigen, hidrogen, gas kering, gas konverter, gas tanur sembur, gas produsen, gas oven kokas, gas alam, LPG, gas buang, gas proses kimia, dll.
• Uap/uap air: uap super panas, uap jenuh, uap basah, uap dua arah.
• Cairan: air, saluran air yang terisi sebagian, oli pencuci, oli ramping, oli ringan, tar, oli berat, minyak mentah, cairan korosif, parafin, dan cairan proses.

2. Mengapa Flow Meter Pitoba

Pengoperasian industri jangka panjang telah membuktikan bahwa Pitoba Flow Meter memecahkan tantangan yang sulit bagi flowmeter konvensional:

1. Menahan penyumbatan dan keausan dalam pengukuran kecepatan udara primer dan volume udara di industri tenaga listrik.
2. Menangani pengukuran uap utama bersuhu tinggi, bertekanan tinggi, dan berkecepatan tinggi.
3. Mengurangi masalah pengotoran saat mengukur berbagai gas industri.
4. Bekerja pada diameter pipa yang sangat kecil dan sangat besar (20 mm hingga 8000 mm), dan dalam kondisi aliran rendah.
5. Mendukung pemasangan keran air panas/bertekanan tanpa harus mematikannya.
6. Memungkinkan pembersihan dan pengerukan daring tanpa menghentikan produksi.
7. Dapat digunakan pada penampang pipa non-standar (persegi, persegi panjang, berlian, trapesium, elips, segitiga, dll.).
8. Mendukung kalibrasi dan verifikasi dengan beberapa perangkat inspeksi.
9. Mampu mengukur media dengan viskositas tinggi seperti minyak mentah, tar, dan minyak berat.
10. Masih dapat mengukur di mana pipa lurus tidak mencukupi.

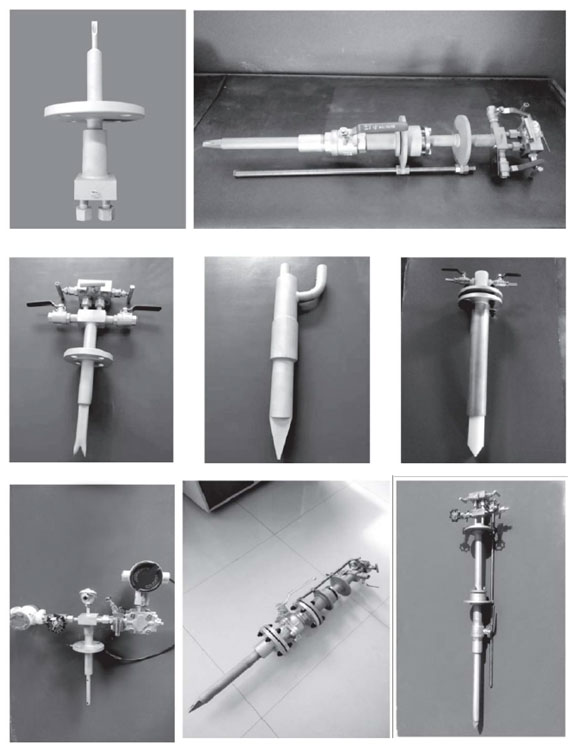

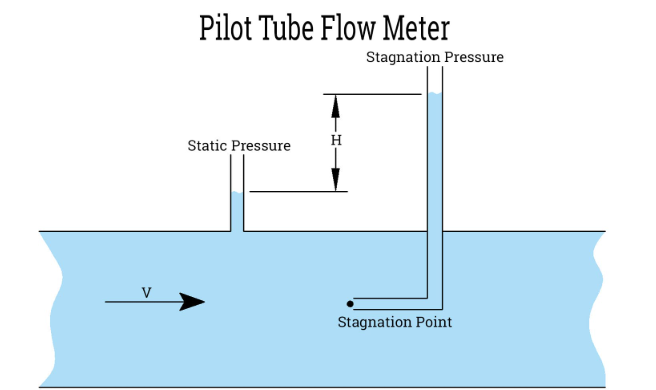

3. Prinsip Kerja (Teknologi Tabung Pitot)

Prinsip pengoperasian Pitot-Bar didasarkan pada tabung Pitot.

Pitoba Flow Meter adalah flowmeter tabung Pitot rata-rata. Flowmeter ini merupakan flowmeter tekanan diferensial yang dirancang sesuai dengan ISO 3966 (Pengukuran aliran fluida dalam saluran tertutup — Metode area kecepatan menggunakan tabung tekanan statis Pitot).

Cara kerjanya:

1. Sensor (batang Pitot) dimasukkan ke tengah pipa.
2. Port tekanan total pada probe menghadap langsung ke aliran.
3. Sensor mengukur dua tekanan di lokasi yang sama:
   • Tekanan total (stagnasi)
   • Tekanan statis
4. Perbedaan antara tekanan total dan tekanan statis adalah tekanan dinamis fluida. Tekanan diferensial ini berhubungan langsung dengan kecepatan aliran pada titik tersebut.
5. Meter menggunakan struktur Pitot rata-rata untuk menetapkan hubungan terkalibrasi antara tekanan diferensial yang diukur dan kecepatan aliran rata-rata penampang pipa.
6. Laju aliran kemudian dihitung dari:
   • kecepatan aliran rata-rata, dan
   • luas penampang internal pipa yang efektif.

Sinyal-sinyal ini dikirim ke komputer aliran atau sistem DCS. Sistem ini melakukan kompensasi suhu dan tekanan serta menyediakan:

• tekanan diferensial
• tekanan statis
• suhu
• laju aliran sesaat
• aliran total
• kecepatan
• panas/energi (untuk uap)

Prinsip berbasis tabung pitot ini telah matang dan tepercaya di bidang kedirgantaraan. Tabung pitot banyak digunakan dalam pengujian terowongan angin, pengujian aerodinamis mesin pesawat, dan bahkan sebagai probe kecepatan udara pada pesawat.

4. Karakteristik Kinerja

1. Hemat energi / hampir tidak ada kehilangan tekanan
   Probe Pitoba biasanya terbuat dari baja tahan karat dengan diameter di bawah ~30 mm, sehingga meminimalkan penyumbatan pada pipa. Dibandingkan dengan pelat orifice tradisional dan elemen pelambatan lainnya, kehilangan tekanan sangat rendah, sehingga mengurangi biaya operasional.
2. Kemampuan suhu tinggi dan tekanan tinggi
   Probe terbuat dari baja tahan karat 304/316 atau paduan khusus, tergantung pada mediumnya. Probe ini dapat beroperasi hingga 650 °C dengan konfigurasi standar, dan hingga 800 °C atau lebih tinggi dengan desain khusus (lapisan keramik seperti Al₂O₃). Tekanan standar hingga 25 MPa, dan hingga 32 MPa tersedia untuk aplikasi khusus.
3. Keandalan tinggi dalam layanan kotor
   Saluran tekanan internal dirancang sedemikian rupa sehingga media di dalamnya hampir statis, dan partikel atau tar tidak mudah terbawa masuk. Hal ini membantu menjaga akurasi dalam jangka waktu lama, bahkan dalam gas berdebu yang mengandung tar seperti gas buang.

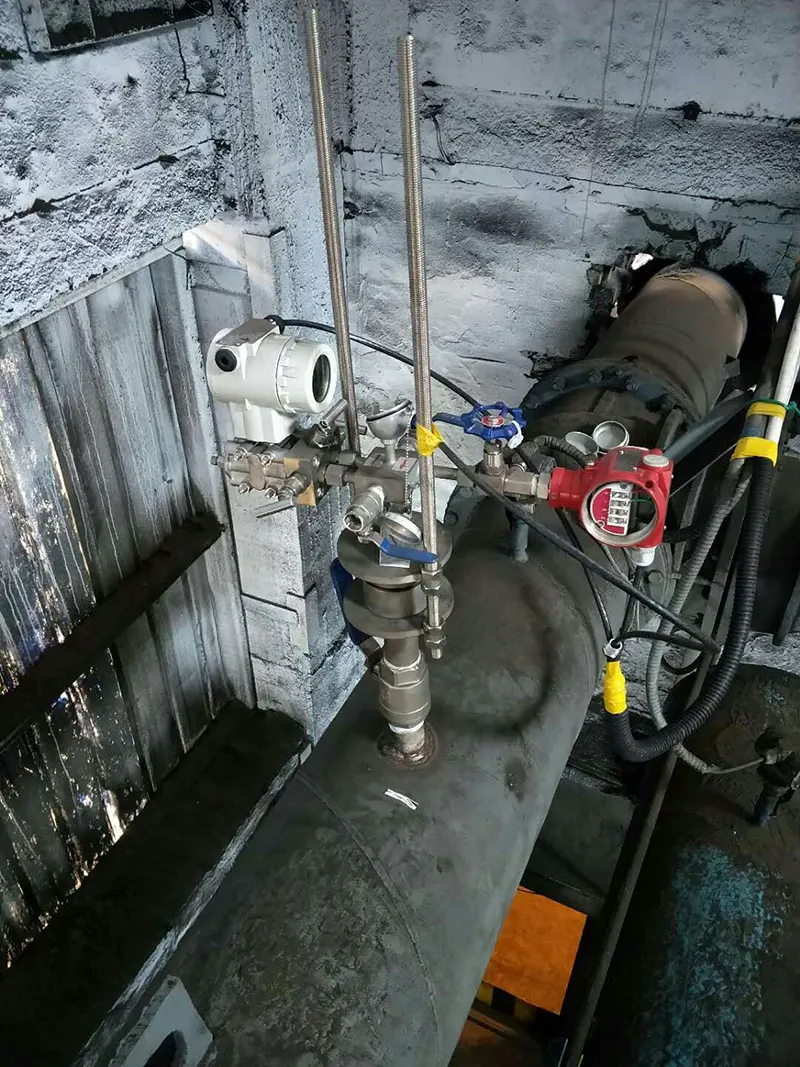

4. Instalasi mudah
   Pemasangan hanya memerlukan pengeboran/hot tap pada pipa dan memasukkan probe ke garis tengah. Flowmeter dapat dilas atau dipasang dengan flens. Pemasangan bertekanan (hot tap) dimungkinkan dalam banyak kasus.
5. Perawatan rendah
   Elemen pengukur utama (probe) sendiri biasanya tidak memerlukan perawatan rutin. Yang diperlukan hanyalah kalibrasi rentang/nol berkala dari pemancar tekanan diferensial dan verifikasi sinyal analog ke instrumen sekunder.
6. Rentang pengukuran yang luas
   • Aliran gas ≥ ~6 m/s
   • Aliran cairan ≥ ~0,5 m/s
     Hal ini membuatnya cocok untuk pipa dengan aliran rendah maupun diameter besar. Dapat digunakan pada gas, uap, dan cairan, termasuk tar, minyak mentah, minyak berat, dan larutan kimia.
7. Geometri pipa fleksibel
   Berbeda dengan kebanyakan flowmeter inline yang membutuhkan pipa bundar dan jalur lurus yang panjang, teknologi ini dapat diaplikasikan pada pipa dengan penampang bulat, elips, persegi, persegi panjang, segitiga, trapesium, dan lainnya. Teknologi ini juga menoleransi kondisi jalur lurus yang lebih pendek.
8. Instrumen sekunder cerdas
   Pengukur Aliran Pitoba dapat dipasangkan dengan pemancar/integrator cerdas untuk tampilan digital lokal dan komunikasi jarak jauh (ke DCS/SCADA pabrik) untuk mendukung pemantauan terpusat.
9. Kemudahan servis daring
   Untuk titik pengukuran yang tidak dapat dimatikan, probe dapat dipasang, dibersihkan, atau dikeruk secara online, bahkan untuk media dengan kontaminasi tinggi.

5. Spesifikasi Teknis

6. Ringkasan

Pitoba Flow Meter adalah flowmeter tabung Pitot rata-rata berbasis ISO 3966 dengan penerapan yang sangat luas: gas, uap, atau cairan; bersih atau kotor; suhu rendah atau tinggi; tekanan rendah atau tinggi; ukuran pipa kecil atau sangat besar.

Menggabungkan kehilangan tekanan rendah, pemasangan sederhana, kemudahan servis daring, dan kompensasi cerdas (tekanan + suhu) untuk memberikan pengukuran aliran yang stabil dan akurat di lingkungan industri yang menuntut.
