Apa itu pemancar tekanan Modbus RS485?

Apa artinya memiliki pemancar tekanan dengan keluaran komunikasi MODBUS RS485?

Pemancar tekanan RS485 MODBUS adalah sensor industri yang mengukur tekanan dan mengirimkan sinyal digital melalui jaringan RS485. Perangkat pintar ini mengirimkan data tekanan secara digital melalui protokol MODBUS RTU. Ini berarti beberapa pemancar atau pemancar DP dapat terhubung ke satu bus dua kabel, yang berbeda dari pemancar analog tradisional 4-20 mA.

Ada sejumlah manfaat menggunakan antarmuka RS485 alih-alih komunikasi analog. Anda dapat menghubungkan hingga 247 instrumen lapangan (tidak terbatas pada pemancar tekanan; bisa juga DP, pemancar tekanan absolut, pengukur level, pengukur aliran, atau pemancar suhu) ke satu jaringan, mengirimkan data hingga 1200 meter tanpa kehilangan kualitas sinyal, dan mendapatkan informasi diagnostik yang lebih detail daripada sekadar pembacaan tekanan. Karena terbuka, andal, dan kompatibel dengan hampir semua sistem kontrol industri, protokol MODBUS telah menjadi standar populer di industri.

Umumnya, pemancar atau transduser ini mengukur tekanan gauge, tekanan negatif, tekanan majemuk, tekanan absolut, atau tekanan diferensial. Transduser ini mengubah tekanan mekanis menjadi sinyal listrik menggunakan teknologi sensor tekanan seperti silikon piezoresistif, silikon monokristalin, sensor kapasitif logam, atau teknologi lainnya. Setelah itu, mikroprosesor internal mendigitalkan sinyal, menambahkan kompensasi suhu, dan mengemas data sesuai standar MODBUS sebelum mengirimkannya melalui bus RS485.

Banyak pemancar tekanan RS485 modern memiliki layar LCD yang memungkinkan operator melihat hasil pembacaan langsung atau mengonfigurasi parameter melalui layar, sekaligus mengirimkan data ke ruang kontrol. Fungsi ganda ini menjadikannya sangat berguna untuk pemantauan lokal maupun kontrol terpusat.

Berapa biaya pemancar tekanan MODBUS RS485?

Harga pemancar tekanan RS485 bergantung pada fiturnya, tetapi Anda bisa mendapatkan yang berkualitas mulai dari $300. Kami memproduksi pemancar tekanan, pemancar tekanan diferensial, atau pemancar tekanan diafragma, dan pemancar tekanan segel kimia di silverinstruments.com. Kami telah berkecimpung di bidang ini selama 30 tahun, jadi kami tahu apa yang kami lakukan. Produk kami sangat stabil dan hemat biaya.

Ada sejumlah hal yang memengaruhi harga transduser tekanan MODBUS:

Teknologi Sensor:

Sensor silikon piezoresistif (seperti seri SH308) biasanya lebih murah daripada sensor silikon monokristalin (seri SH-M) atau transduser tekanan kapasitif, tetapi semuanya berfungsi dengan sangat baik. Seri SH-M dengan silikon monokristalin dapat mengukur akurasi hingga ±0,075% atau ±0,1%, sementara model silikon difusif dapat mengukur akurasi hingga ±0,1%, ±0,2%, atau ±0,5%.

Rentang Tekanan:

Transmitter tekanan diferensial jarak rendah 1 kPa mungkin lebih mahal daripada sensor tekanan normal 10 psi, 100 psi, atau 200 psi. Produk kami tersedia dalam berbagai ukuran, mulai dari 0 hingga 7 kPa hingga 0 hingga 70 MPa, sehingga dapat digunakan di hampir semua lingkungan industri.

Struktur Sensor Tekanan:

Struktur sensor tekanan juga memengaruhi harga. Misalnya, pemancar diafragma tri-clamp, pemancar diafragma flensa, pemancar diafragma bertekanan tinggi (seperti pemancar diafragma dengan flensa 900LB), pemancar kapiler, dan pemancar yang tahan suhu tinggi, semuanya akan memengaruhi harga pemancar MODBUS/pemancar tekanan diferensial. Kebutuhan pengguna akan pemancar tekanan pria atau wanita dengan MODBUS juga memengaruhi harga.

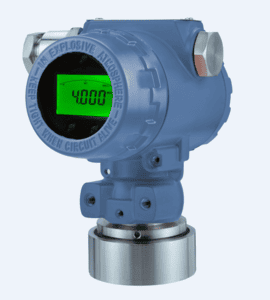

Male Pressure transmitter	Female Pressure Transmitter

Konstruksi Material:
Komponen baja tahan karat standar 316L yang dibasahi adalah yang termurah, tetapi penggunaan material eksotis seperti Hastelloy C-276, Tantalum, atau Monel untuk aplikasi korosif meningkatkan biaya. Namun, berinvestasi pada material yang tepat dapat mencegah kegagalan dini dan menurunkan biaya dalam jangka panjang.

Fitur:

Pemancar RS485 dasar tanpa layar lebih murah daripada yang dilengkapi layar LCD, kompatibilitas protokol HART, atau sertifikasi yang menyatakan aman dari ledakan ATEX (Exd II BT4 atau Exia IIC T6).

Transduser tekanan RS485 kami yang harganya mulai dari $300 tetap berkualitas tinggi. Transduser tekanan ini bekerja dengan baik di lingkungan industri yang berat karena stabil dalam kisaran ±0,2% per tahun dan dapat menangani suhu dari -40°C hingga +85°C (atau -40°C hingga +105°C untuk model kapasitif logam).

Mengapa MODBUS RTU Diperlukan untuk Pemancar Tekanan dan Tekanan Diferensial

Ada beberapa alasan bagus untuk memilih pemancar RS485 dibandingkan pemancar tekanan analog 4-20mA yang lebih lama dalam hal komunikasi MODBUS RTU:

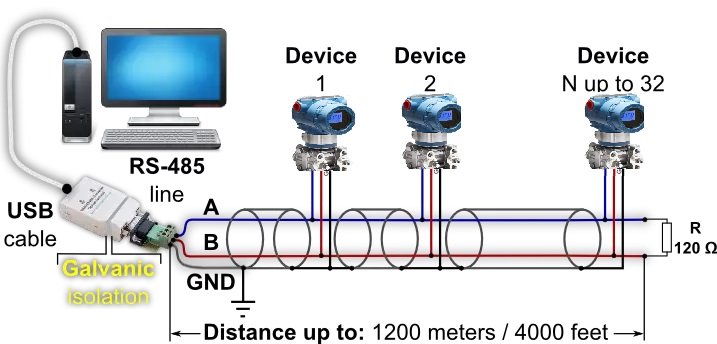

Kemampuan Multi-Drop:

Anda dapat menghubungkan banyak pemancar ke satu pasang kabel. Di gedung besar dengan banyak tempat untuk mengukur tekanan, hal ini sangat menghemat biaya pemasangan kabel dan waktu pemasangan dibandingkan dengan menjalankan rangkaian transduser tekanan 4-20 mA yang terpisah.

Komunikasi Dua Arah:

MODBUS memungkinkan data mengalir dua arah, tidak seperti sinyal analog satu arah. Anda dapat mengubah pengaturan pemancar tekanan dari jarak jauh tanpa harus menyentuhnya. Misalnya, Anda dapat mengubah satuan tekanan, titik nol, tempat desimal, atau nilai redaman tanpa perlu melihat sensor tekanan digital tersebut. Ini sangat berguna untuk pemancar yang berada di tempat berbahaya atau sulit dijangkau.

Akses ke Lebih Banyak Data:

Pemancar tekanan MODBUS tidak hanya membaca nilai pengukuran tekanan. Anda dapat melihat tegangan baterai, indikator kualitas sinyal, kode diagnostik, dan parameter konfigurasi. Alamat register, pengaturan konfigurasi, koefisien kalibrasi, serta tekanan dan suhu dalam format floating-point dan integer.

Pemancar tekanan Moubus digital yang mentransmisikan data dengan Akurasi tinggi:

RS485 mengirimkan data digital yang tidak terpengaruh oleh gangguan listrik, yang dapat membuat sinyal arus analog 4-20mA kurang jernih. Ketika terdapat VFD, motor, dan peralatan las di area industri yang menghasilkan banyak gangguan atau mentransfer data dalam jarak jauh, komunikasi MODBUS digital dapat menjaga sinyal tetap jernih, tetapi loop analog 4-20mA dapat mengalami gangguan atau menurunkan nilai sinyal.

Integrasi Sistem:

Komunikasi MODBUS didukung oleh semua sistem SCADA, PLC, dan pengontrol DCS modern. Mudah diintegrasikan, dan protokolnya yang terbuka berarti Anda tidak perlu menggunakan sistem proprietary.

Mempersiapkan Masa Depan:

Komunikasi digital menjadi semakin penting seiring berkembangnya proyek Industri 4.0 dan IIoT. Pemancar RS485 MODBUS bekerja sempurna dengan arsitektur pabrik pintar, memungkinkan pemeliharaan prediktif dan analitik tingkat lanjut.

Protokol ini bekerja dengan laju baud dari 1200 hingga 38400 bps dan memungkinkan Anda mengatur paritas ke nol, ganjil, atau genap. Hal ini membuatnya berfungsi dengan infrastruktur jaringan yang ada. Pengaturan pemancar tekanan MODBUS RS485. Untuk informasi teknis lebih lanjut tentang pemancar tekanan MODBUS.

Spesifikasi Teknis untuk Pemancar Tekanan/DP MODBUS

Memahami spesifikasi teknis akan membantu Anda memilih pemancar yang tepat untuk kebutuhan Anda.

Parameter untuk Komunikasi MODBUS:

- Antarmuka serial: RS485, setengah dupleks
- Protokol: MODBUS RTU
- Kecepatan Baud: 1200, 2400, 4800, 9600, 19200, dan 38400 bps
- Rentang Alamat: 1 hingga 247 (dapat diubah)
- Kode Fungsi: 03H (Baca Register Penampung), 04H (Baca Register Masukan), 06H (Tulis Register Tunggal), 10H (Tulis Beberapa Register)
- Bit untuk data: 8 bit - Bit untuk berhenti: 1 bit
- Paritas: Tidak Ada, Ganjil, atau Genap

Detail Kelistrikan:

- Catu daya: 10–32V DC
- Penggunaan Daya: Desain daya rendah, biasanya kurang dari 1W
- Resistansi Beban: Ini tidak berlaku untuk RS485 (tidak seperti 4-20mA, yang memerlukan perhitungan resistansi loop)
- Output: Sinyal diferensial RS485 digital

Seberapa baik sensor tekanan bekerja:

- Akurasi: ±0,075%, ±0,1%, ±0,2%, atau ±0,5% FSO, tergantung pada modelnya - Stabilitas: ±0,2% URL per tahun
- Efek Suhu: ≤±0,1% hingga ±0,2% FS per 10°C - Efek Tekanan Statis: ≤±0,1% hingga ±0,2% per MPa (untuk model DP)
- Waktu untuk merespons: 0,25 detik
- Peredaman dapat diatur dari 0 hingga 99,9 detik.

Rentang Pengukuran:

- Tekanan Diferensial: 0–1,6 kPa hingga 0–10 MPa
- Tekanan Pengukur: 0–6 kPa hingga 0–40 MPa
- Tekanannya antara 0 dan 40 kPa dan 0 dan 20 MPa.
- Rasio Jangkauan: Hingga 100:1 pada model yang terbuat dari silikon monokristalin

Spesifikasi Lingkungan:

- Suhu operasi standar adalah -40°C hingga +85°C; untuk sensor kapasitif logam, adalah -40°C hingga +105°C.
- Suhu penyimpanan: -40°C hingga +90°C
- Kelembaban: 95% RH atau kurang
- IP65 atau IP67 untuk perlindungan masuk

Format data:

Dalam register MODBUS, Anda dapat menemukan data tekanan dalam sejumlah format berbeda:
- Titik Mengambang (IEEE 754, urutan byte CDAB): 0x0000–0x0001
- Daftarkan 0x0004 untuk bilangan bulat bertanda (nilainya bergantung pada pengaturan tempat desimal)
- Suhu (jika ada): angka floating point antara 0x0002 dan 0x0003 dan angka integer antara 0x0005 dan 0x0006

Sensor tekanan Bahan:

- Housing: aluminium die-cast dengan lapisan poliuretan
- Diafragma Sensor: 316L SS (standar), Hastelloy C-276, Tantalum, atau Monel
- Sambungan Proses: 316 SS dengan berbagai jenis ulir (NPT, metrik, ulir G)
- Penyegelan: gasket yang terbuat dari fluororubber (FKM), EPDM, atau tembaga
- Cairan Pengisi: Minyak silikon atau minyak fluorokarbon

Fitur Konfigurasi:

- Satuan Tekanan: Pa, kPa, MPa, mmH2O, mH2O, bar, psi, atm, kgf/cm², mm, m, kN
- Tempat Desimal: 0 hingga 4 digit (pengguna dapat memilih)
- Menyesuaikan nol/rentang: menggunakan tombol atau perintah MODBUS
- Tampilan: LCD opsional dengan lampu latar dan lima digit

Dapatkan Pemancar Tekanan RS485 dari Silverinstruments.com

Saat memilih pemasok pemancar tekanan RS485, keandalan dan pengalaman sangatlah penting. Setiap pemancar tekanan dan diferensial yang kami produksi di Silverinstruments.com memiliki pengalaman manufaktur selama 30 tahun.

Barang Yang Kami Jual:

Seri SH308 memiliki sensor silikon difusif yang ideal untuk digunakan di berbagai lingkungan industri. Pemancar ini dapat mengukur tekanan gauge, absolut, atau tertutup dari 0 hingga 7 kPa hingga 0 hingga 70 MPa dengan akurasi ±0,1%, ±0,2%, atau ±0,5%. Sensor ini sangat efektif untuk mengukur zat kental, terkristalisasi, dan korosif.

Seri SH-M menggunakan teknologi MEMS mutakhir untuk menghasilkan sensor silikon monokristalin dengan kinerja tekanan berlebih terbaik di dunia. Pemancar ini sangat cocok untuk tugas pengukuran kritis karena akurasinya hingga ±0,075% atau ±0,1% dan memiliki rasio jangkauan hingga 100:1. Pemancar ini juga sangat cocok untuk mengukur aliran menggunakan tekanan diferensial karena memiliki efek tekanan statis yang sangat baik (≤±0,1% per MPa).
Seri SHDP dan SHGP menggunakan sensor kapasitif logam yang bekerja dengan baik dan akurat hingga ±0,1%, ±0,2%, atau ±0,5% FSO. Sensor ini bekerja dengan baik pada suhu dari -40°C hingga +105°C, sehingga lebih bermanfaat dalam kondisi ekstrem.

Mengapa Anda Harus Memilih Silverinstruments.com:

• Stabilitas Terbukti: Pengalaman kami selama 30 tahun dalam memproduksi berbagai produk menunjukkan bahwa kami selalu menghasilkan produk dengan kualitas terbaik. Stabilitas ±0,2% per tahun memastikan keakuratan pengukuran di antara kalibrasi.
• Harga Terjangkau: Anda bisa mendapatkan pemancar tekanan RS485 yang bagus mulai dari $300, yang memungkinkan komunikasi digital untuk proyek dengan anggaran terbatas tanpa mengorbankan kinerja.
• Aplikasi Serbaguna: Kami memiliki model yang dapat mengukur tekanan diferensial untuk perhitungan aliran, tekanan gauge dalam bejana proses, atau tekanan absolut dalam aplikasi vakum. Tersedia ulir NPT jantan dan betina, metrik, dan G untuk sambungan proses.
• Persetujuan Area Berbahaya: Aplikasi petrokimia, minyak dan gas, serta pemrosesan kimia dapat memperoleh sertifikasi aman secara intrinsik (Exia IIC T6) dan antiledakan (Exd II BT4).
• Dukungan Teknis: Teknisi kami membantu Anda memilih pemancar yang tepat, menghubungkannya ke MODBUS, dan memperbaiki masalah. Kami tahu betapa sulitnya mengukur tekanan industri dan dapat membantu Anda menemukan solusi praktis.

Bagaimana cara membeli pemancar tekanan MODBUS?

Anda dapat melihat katalog lengkap pemancar tekanan RS485 kami di silverinstruments.com. Lembar data terperinci mencakup gambar dimensi, diagram pengkabelan, dan peta register. Panduan pemilihan model kami membantu Anda menemukan pemancar terbaik untuk kebutuhan Anda dengan mempertimbangkan rentang tekanan, kebutuhan akurasi, media proses, dan kondisi lingkungan.

Jika Anda membutuhkan sesuatu yang istimewa, seperti rentang tekanan tertentu, material yang unik, segel diafragma yang berbeda, atau cara pemasangan yang unik, hubungi tim teknik penjualan profesional kami. Kami membuat pemancar tekanan khusus untuk penggunaan khusus di mana transduser standar tidak dapat berfungsi.

Kesimpulannya:

Pemancar tekanan RS485 MODBUS adalah standar baru untuk mengukur tekanan di industri. Pemancar ini menggunakan komunikasi digital untuk memanfaatkan teknologi sensor yang telah terbukti. Pemancar ini lebih fleksibel, andal, dan mampu bekerja dengan sistem selain instrumen analog, baik Anda sedang memperbarui sistem analog lama maupun membangun yang baru.

Silverinstruments.com menawarkan manfaat ini dengan harga kurang dari $300, berkat pengalaman 30 tahun dalam memproduksi produk berkualitas tinggi. Kami memiliki beragam produk yang dapat memenuhi hampir semua kebutuhan pengukuran tekanan, mulai dari tekanan diferensial rendah hingga tekanan gauge tinggi.

Untuk kebutuhan pengukuran tekanan Anda, pilih pemancar RS485 MODBUS dari Silverinstruments.com. Di sana, pengalaman, kualitas, dan nilai berpadu sempurna.
